Управление температурным режимом диктует пределы производительности систем компенсации реактивной мощности в масштабе предприятия. Операторы подстанций сталкиваются с огромным давлением, требующим поддержания бесперебойной и стабильной работы. Они просто не могут позволить себе неожиданные отключения из-за перегрева. Сегодня технологии преобразователей напряжения (VSC) и IGBT обеспечивают невероятную плотность мощности. Они обеспечивают огромную реактивную мощность в высококонцентрированных корпусах. Следовательно, тепловые узкие места становятся основным препятствием, ограничивающим непрерывную работу. Избыточное тепло быстро разрушает кремниевые компоненты.
Мы разберемся, как правильно выбрать подходящую систему охлаждения для вашего объекта. Вы научитесь объективно оценивать ограничения площадки, затраты на жизненный цикл и строгие требования к надежности. Для принятия такого решения инженерам подстанций и группам по закупкам необходим четкий, основанный на фактических данных подход. В конечном итоге это руководство поможет вам уверенно выбрать оптимальный вариант. охлаждаемый STATCOM, адаптированный к вашим конкретным требованиям к сети. Мы стремимся исключить догадки из сложных теплотехнических решений.
Выбор между методами охлаждения редко бывает бинарным; это продиктовано требованиями к мощности MVAR, доступной площадью подстанции и условиями окружающей среды.
Системы с водяным охлаждением обеспечивают превосходное рассеивание тепла и компактность для развертываний с высокой производительностью, но требуют сложного обслуживания жидкости.
Системы с воздушным охлаждением обеспечивают упрощенное обслуживание и меньшие капитальные затраты для приложений с низким энергопотреблением, но требуют значительно большей физической площади.
Конструкция резервирования (например, конфигурации N-1 или N-2) является обязательной для обеспечения строгого соответствия нормам сети и предотвращения каскадных тепловых отключений.
Эффективный термоконтроль составляет основу надежности современной силовой электроники. Каждый рабочий цикл генерирует значительное количество тепла внутри клапанов преобразователя. Вы должны быстро извлечь это тепло. Если вы этого не сделаете, доступность системы резко упадет.
Термоциклирование напрямую влияет на срок службы модуля IGBT. Колебания температуры заставляют отдельные слои внутри полупроводника расширяться и сжиматься. Они делают это с разной скоростью. Со временем это механическое напряжение вызывает микротрещины в паяных соединениях. Эти трещины увеличивают электрическое сопротивление, что приводит к еще большему выделению тепла. Этот разрушительный цикл в конечном итоге разрушает модуль. Правильное охлаждение предотвращает такие резкие перепады температуры. Он стабилизирует внутреннюю среду. Эта стабильность гарантирует более высокую общую доступность системы.
Успешная стратегия охлаждения должна одновременно достигать нескольких конкретных целей. Он должен поддерживать температуру полупроводникового перехода в безопасных рабочих пределах. Он должен делать это даже в условиях максимальной продолжительной перегрузки. Кроме того, система не должна нарушать пределы шума подстанции. Он также должен вписываться в строго определенные ограничения по пространству. Достижение этого баланса требует тщательного проектирования и точного планирования мощности.
Недостаточная мощность охлаждения влечет за собой серьезные последствия. Если система охлаждения выходит из строя, оборудование должно подвергнуться термическому снижению мощности. Это означает, что он намеренно снижает объемы производства, чтобы выжить. Вы теряете важную поддержку реактивной мощности, когда сеть в ней больше всего нуждается. Кроме того, недостаточное охлаждение ускоряет преждевременный выход компонентов из строя. Это увеличивает затраты на экстренный ремонт. Наконец, неожиданные отключения электроэнергии влекут за собой строгие штрафы за соблюдение требований к сети. Операторы передачи жестко штрафуют предприятия, которые не обеспечивают обещанную динамическую реактивную мощность.
![\"СТАТКОМ](\"https://iororwxhqkmllj5p-static.micyjz.com/cloud/lrBplKoqlkSRrjmkiimiiq/13.jpg\" "\\"\\"")
Понимание фундаментальных механизмов, лежащих в основе каждого типа охлаждения, имеет решающее значение. Они работают на совершенно разных принципах термопередачи.

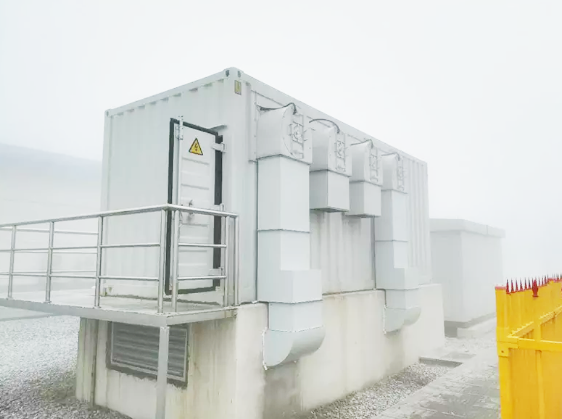

Ан Statcom с воздушным охлаждением использует принудительную циркуляцию окружающего воздуха. Массивные промышленные вентиляторы всасывают наружный воздух через корпус. Воздух проходит непосредственно над большими алюминиевыми или медными радиаторами. Эти радиаторы физически крепятся к модулям питания. Воздух поглощает тепло и выходит из здания.
Эта архитектура лучше всего подходит для конкретных сценариев. Он отлично подходит для установок с низким и средним напряжением. Он отлично работает для более низких диапазонов мощности. Мы часто видим их в отдаленных местах, где нет надежного доступа к очищенной воде. Для эффективной работы им требуется большой объем чистого воздуха.
A В Statcom с водяным охлаждением используется совершенно другой тепловой путь. В нем используется система замкнутого цикла, в которой циркулирует сверхчистая деионизированная вода. Эта жидкость течет через металлические холодные пластины. Эти пластины соединяются непосредственно с силовой электроникой. Нагретая вода поступает во внешний водовоздушный теплообменник. Здесь вентиляторы охлаждают воду, прежде чем она вернется в электронику.
Этот метод лучше всего подходит для требовательных приложений. От этого сильно зависят мощные коммунальные сети. Морские ветряные подстанции требуют этого из-за крайне ограниченного пространства. Промышленные предприятия с ограниченной занимаемой площадью также в значительной степени отдают предпочтение этому методу плотного охлаждения.
Промышленность постоянно исследует новые тепловые технологии. Решения в области фазового перехода и испарительного охлаждения появляются медленно. В них используются хладагенты, которые поглощают огромное количество тепла при переходе из жидкого состояния в газообразное. В настоящее время они остаются нишевыми приложениями. Сегодня мы придерживаемся скептического взгляда на их широкую коммерческую жизнеспособность. Им не хватает проверенной десятилетиями надежности, свойственной стандартным водяным и воздушным системам.
Прежде чем сделать выбор, вы должны взвесить три важнейших физических измерения. Эти факторы часто перевешивают чисто финансовые соображения.
На современных подстанциях пространство редко бывает неограниченным. Инженеры должны тщательно анализировать соотношение MVAR к квадратному метру. Это соотношение определяет, сколько реактивной мощности вы можете втиснуть в данную площадь.
Решетки высокой производительности естественным образом по умолчанию используют жидкостное охлаждение. Почему это происходит? Причина кроется в элементарной физике. Направление достаточного количества воздуха для охлаждения плотно упакованных стопок IGBT становится физически невозможным при высоких мощностях. Требуемые воздуховоды будут больше, чем само здание. Жидкость переносит тепло примерно в 3000 раз эффективнее воздуха по объему. Таким образом, системы водоснабжения позволяют значительно сократить площадь, занимаемую оборудованием.
Местная окружающая среда сильно влияет на эффективность охлаждения. Вы должны учитывать региональные погодные условия.
Экстремальные температуры: Эффективность воздушного охлаждения резко падает в регионах с высокими температурами окружающей среды. Если температура наружного воздуха уже 45°C, он не может поглощать много тепла от электроники.
Качество воздуха: Загрязнения окружающей среды представляют огромную угрозу. Пыль, прибрежная соленость и промышленные загрязнители портят электронику. Воздушные системы требуют жесткой, ограничительной фильтрации. Эти фильтры увеличивают статические перепады давления. Они требуют частой замены. Жидкостные системы полностью решают эту проблему. Они изолируют чувствительную электронику внутри герметичной среды, защищая от внешних загрязнений.
Шумовое загрязнение имеет большое значение, особенно вблизи жилых зон. В воздушных системах используются высокоскоростные промышленные вентиляторы. Эти вентиляторы проталкивают огромные объемы воздуха через плотные радиаторы. Они генерируют значительный высокочастотный шум. Акустические кожухи могут помочь, но они увеличивают объем и стоимость.
И наоборот, в жидкостных системах используются насосные станции и тихоходные вентиляторы теплообменников. Они работают при гораздо более низких акустических профилях. Шум остается управляемым. Они предлагают гораздо более простой путь к соблюдению акустических требований в строгих городских условиях.
Оценочное измерение | Системы с воздушным охлаждением | Системы с водяным охлаждением |
|---|---|---|
Плотность следа | Низкий (требуются большие воздуховоды и пространство) | Высокий (чрезвычайно компактная модульная конструкция) |
Толерантность к окружающей среде | Плох в сильную жару; уязвим к пыли | Отлично; изолирован от внешнего воздуха |
Акустический шум | Высокий (быстро вращающиеся промышленные вентиляторы) | Низкий (тихие насосы, медленные внешние вентиляторы) |
Вы должны выйти за рамки первоначального заказа на поставку. Истинный финансовый эффект проявляется в течение двадцати лет эксплуатации.
Первоначальные затраты существенно различаются между двумя архитектурами. Ликвидные системы требуют более высоких первоначальных финансовых обязательств. Вам необходимо приобрести специализированные насосы, трубы из нержавеющей стали и ионообменные смолы. Вам также потребуются сложные датчики обнаружения утечек. Все эти компоненты повышают первоначальную цену.
Воздушные системы предлагают более выгодные первоначальные инвестиции. Они используют более простые корпуса из листового металла. Их вентиляторные сборки обходятся дешевле в производстве. Они не требуют дорогостоящего водопровода или сложного контроля жидкости.
Оценка паразитных потерь мощности раскрывает сложную картину. Системы охлаждения потребляют электроэнергию для работы. Мы называем это паразитной нагрузкой.
Перекачивание жидкости требует постоянной вспомогательной энергии. Насосы работают постоянно, чтобы поддерживать поток. Однако системы принудительной подачи воздуха не всегда дешевле в эксплуатации. Мощные вентиляторы потребляют огромные электрические токи. Когда воздушные фильтры засоряются пылью, статическое давление резко возрастает. Чтобы компенсировать это, вентиляторы должны вращаться быстрее. Следовательно, система с загрязненным воздухом может легко потреблять такую же или большую паразитную мощность, чем контур с чистой жидкостью.
Реалии технического обслуживания диктуют ваши текущие затраты на рабочую силу. Обслуживание контура жидкости требует специальных знаний. Технические специалисты должны выполнять регулярную замену смолы. Они должны строго следить за проводимостью воды. Долив охлаждающей жидкости и проверка уплотнений насоса являются обязательными задачами. Если проводимость повышается, вода становится электропроводной, что угрожает оборудованию.
Воздушные системы представляют собой более простые процедуры обслуживания. Бригады объектов сосредоточены в первую очередь на техническом обслуживании. Они выполняют плановую замену фильтров. Выполняют плановую смазку подшипников вентилятора. Большинство специалистов по техническому обслуживанию могут справиться с этими задачами без специальной подготовки по работе с жидкостями.
Современные операторы сетей не терпят никаких оправданий отказам оборудования. Надежность полностью зависит от интеллектуального резервирования.
Использование одного пути охлаждения представляет собой неприемлемый риск. Если один насос выходит из строя, вся система компенсации отключается. Мы предотвращаем это с помощью резервирования N-1 и N-2.
Резервирование N-1: В системе имеется один резервный компонент. Если один насос выходит из строя, мгновенно включается второй насос. Система поддерживает 100 % номинальной мощности.
Резервирование N-2: В системе имеется два резервных компонента. Это обеспечивает высочайший уровень безопасности для критически важных узлов сети.
Мы применяем эти принципы как к жидкостным насосам, так и к матрицам вентиляторов. Это обеспечивает непрерывную тепловую экстракцию, несмотря на отдельные механические неисправности.
Операторы систем передачи (TSO) обеспечивают соблюдение строгих сетевых правил. Они требуют документально подтвержденной термической стабильности для систем динамической реактивной мощности. Вы не можете просто обещать, что система будет оставаться холодной. Вы должны доказать это математически. TSO требует проведения испытаний на термический износ во время ввода в эксплуатацию. Системы, не имеющие надежного охлаждения, не проходят эти тесты, что приводит к задержке подключения к сети на неопределенный срок.
Вы должны планировать сценарии катастрофических сбоев. Разные системы выходят из строя по-разному. Жидкостные системы создают риск утечек охлаждающей жидкости непосредственно внутри шкафа с электроникой. Вы можете смягчить это, используя высокочувствительные датчики влажности. Воздушные системы сталкиваются с перегоранием двигателя вентилятора или сильным засорением воздухозаборников. Вы можете смягчить это, используя реле перепада давления. Эти переключатели предупреждают операторов прежде, чем поток воздуха упадет до критического уровня.
Переход от теории к закупкам требует структурированного метода оценки. Используйте эти практические шаги, чтобы сузить свой выбор.
Мы можем установить общие контрольные точки MVAR, чтобы упростить раннее планирование. Эти пороговые значения указывают, где переход от воздуха к жидкости становится структурно необходимым. Как правило, системы с давлением ниже 50 МВАР превосходно работают с принудительной подачей воздуха. Физический след остается управляемым. Как только вы преодолеете порог в 100 МВАР, жидкостное охлаждение станет экономически и физически необходимым. Объемы воздуха, требуемые выше 100 МВАР, просто становятся непрактичными для эффективного управления.
Вы должны построить комплексную 20-летнюю финансовую модель. Не обращайте внимания на первоначальную расценку на оборудование. Сопоставьте стоимость недвижимости на местной подстанции с графиками технического обслуживания системы охлаждения. В городах земля дорогая. Высокие первоначальные затраты на компактную жидкостную систему окупаются за счет экономии драгоценных квадратных метров. В сельской местности земля дешевая. Более крупная воздушная система могла бы иметь идеальный долгосрочный финансовый смысл.
Привлекайте своих поставщиков к ответственности во время процесса торгов. Попросите их предоставить весьма конкретные эмпирические данные. Не принимайте маркетинговые брошюры. Запросите данные о скорости снижения проводимости охлаждающей жидкости с течением времени. Запросите точное значение MTBF (среднее время наработки на отказ) для их массивов вентиляторов. Требуйте эти данные на основе профилей температуры окружающей среды для конкретного объекта. Вентилятор, рассчитанный на 100 000 часов при температуре 20 °C, может проработать только 40 000 часов при 45 °C.
Ни одна из архитектур охлаждения не является универсально превосходящей во всех сценариях. Правильный выбор представляет собой продуманный инженерный компромисс. Вы должны адаптировать решение к реалиям вашего сайта.
Ваша матрица решений проста. Отдайте предпочтение системам принудительной подачи воздуха для простоты эксплуатации и снижения первоначальных инвестиций. Лучше всего они работают в умеренном климате с достаточным пространством. И наоборот, вам следует указать жидкостные системы для максимальной удельной мощности. Они доминируют в суровых условиях окружающей среды и при массовом использовании коммунальных услуг.
Не думайте, когда на кону стоит стабильность сети. Мы настоятельно рекомендуем инженерам провести комплексное исследование тепловой нагрузки для конкретного объекта. Выполните этот важный шаг, прежде чем окончательно утвердить какие-либо спецификации закупок. Точные данные обеспечивают долгосрочный успех работы.
Ответ: Правильно обслуживаемый контур жидкостного охлаждения обычно служит от 15 до 20 лет. Срок службы во многом зависит от строгого соблюдения протоколов технического обслуживания. Бригады объекта должны регулярно контролировать проводимость воды. Они должны своевременно заменять деионизационные смолы. Пренебрежение этими задачами приводит к внутренней коррозии, резко сокращающей срок службы системы.
О: Последующая модернизация мощностей крайне нецелесообразна. Системы принудительной подачи воздуха полагаются на жесткие физические ограничения. Внутренние радиаторы и внешние воздуховоды рассчитаны на определенную тепловую нагрузку. Вы не сможете легко протолкнуть больше воздуха через существующие физические ограничения, не создавая при этом огромного статического давления и акустического шума.
Ответ: Большие высоты значительно уменьшают плотность воздуха. Более разреженный воздух отводит меньше тепла от электроники. Установки на высоте более 1000 метров требуют строгого температурного снижения номинальных характеристик. Инженерам приходится увеличивать размеры вентиляторов и радиаторов, чтобы компенсировать меньшую охлаждающую способность разреженного горного воздуха.
Ответ: В этих системах используется сверхчистая деионизированная вода. В этой специфической воде отсутствуют свободные ионы, что делает ее отличным электроизолятором. В холодном климате инженеры иногда смешивают деионизированную воду со специальным промышленным гликолем. Это предотвращает разрыв труб во время зимних отключений.
