Как корректировать коэффициент мощности при быстро меняющихся нагрузках?

Традиционные конденсаторные батареи с контакторным управлением полностью выходят из строя при применении к высоковольтным и быстропереключающимся нагрузкам. Вместо того, чтобы решать проблемы с качеством электроэнергии, они часто усугубляют их. Быстро меняющиеся нагрузки, такие как дуговые печи, сварочное оборудование, большие частотно-регулируемые приводы и тяжелые краны, генерируют огромные всплески реактивной мощности. Эти скачки напряжения вызывают серьезные провалы напряжения и мерцание в распределительной сети объекта. Эта нестабильность приводит к серьезным штрафам за коммунальные услуги, ускоряет преждевременную деградацию оборудования и рискует несоблюдением требований сети.

Устранение изменений нагрузки менее секунды требует фундаментального изменения в вашей инженерной стратегии. Вы должны отказаться от механического переключения и внедрить полупроводниковую активную компенсацию. Мы оценим технологии динамической коррекции коэффициента мощности, сравнение устаревших систем с современными решениями на основе IGBT. Это помогает инженерам определить правильную архитектуру для нестабильных промышленных сред, не полагаясь на устаревшие механические методы.

• Решающим фактором является скорость: Механические конденсаторные батареи работают за считанные секунды; Системы динамической коррекции коэффициента мощности работают за миллисекунды, обеспечивая реакцию в реальном времени, необходимую для нестабильных нагрузок.

• Технологический сдвиг: Активные решения, такие как генераторы статической переменной мощности (SVG) и STATCOM, обеспечивают плавную и точную компенсацию без риска гармонического резонанса, связанного с пассивными конденсаторами.

• Оптимизация соотношения цены и производительности: Гибридные системы, сочетающие традиционные ступенчатые конденсаторы с активными SVG, предлагают сбалансированный подход для объектов, требующих как объемной, так и высокоскоростной компенсации реактивной мощности.

• Соответствие требованиям и окупаемость инвестиций: Правильная динамическая компенсация реактивной мощности устраняет штрафы за коэффициент мощности сети, уменьшает мерцание напряжения в соответствии со стандартами IEEE, снижает внутренние потери энергии и высвобождает мощность трансформатора для новых киловаттных нагрузок.

Инженерная проблема быстро меняющихся нагрузок

Ограничения традиционной коррекции коэффициента мощности

Конденсаторы с механическим контакторным управлением страдают от присущих им физических задержек, продиктованных нормами безопасности и элементарной физикой. Национальные электрические стандарты требуют, чтобы конденсаторы разряжались до безопасного уровня напряжения, обычно 50 В, в течение одной минуты после отключения. Это зависит от внутренних резисторов утечки. Если нагрузка на объекте меняется каждые десять секунд, батарея конденсаторов не может безопасно повторно подключиться. Если контроллер принудительно выполняет повторное подключение до полной разрядки, в системе происходит повторное замыкание. Это создает мощный скачок переходного напряжения, который разрушает чувствительную электронику и разрушает диэлектрическую пленку конденсатора.

Эта механическая задержка создает серьезные эксплуатационные риски. Чрезмерная компенсация возникает, когда батарея конденсаторов наконец включается, когда большая нагрузка падает. Избыточная реактивная мощность приводит к опасному повышению напряжения на шине, что приводит к отключению преобразователей частоты из-за сбоев из-за перенапряжения. И наоборот, недостаточная компенсация возникает, когда банк не может принять меры во время внезапного пикового всплеска спроса. Возникающее в результате падение напряжения приводит к вибрации контакторов и остановке двигателей.

Пассивные конденсаторы сталкиваются с еще одной серьезной уязвимостью в современных установках. Они легко попадают в гармонический резонанс. Частотно-регулируемые приводы, выпрямители и светодиодное освещение генерируют гармонические токи. Конденсаторы снижают сопротивление системы на определенных высоких частотах. Когда собственная резонансная частота сети совпадает с порядком гармоник, создаваемых нагрузкой, ток усиливается экспоненциально. Этот резонанс плавит банки конденсаторов, перегорает защитные предохранители и перегревает распределительные трансформаторы.

Определение профилей высоковолатильной нагрузки

Некоторые промышленные приложения требуют времени отклика меньшего цикла, чего механические системы просто не могут обеспечить. Тяжелое производство опирается на быстро меняющиеся нагрузки двигателей, которые вызывают огромные пусковые токи. Сварочные мастерские автомобильной промышленности генерируют мгновенный ток, который длится всего несколько электрических циклов. Сталепрокатные станы и горные подъемники создают резкие колебания реактивной мощности во время фаз рекуперативного торможения и ускорения. Машины для экструзии пластика непрерывно задействуют нагревательные элементы и двигатели экструдеров, создавая крайне неустойчивый профиль мощности.

Инженеры должны определить строгие критерии успеха для этих сред. Система компенсации должна обеспечивать целевое время отклика менее 10 миллисекунд. Он должен гарантировать абсолютную устойчивость к гармоникам независимо от профиля нагрузки. Оборудование должно обеспечивать непрерывную, бесступенчатую подачу и поглощение реактивной мощности для стабилизации местной сети и предотвращения мерцаний напряжения.

Оценка технологий динамической коррекции коэффициента мощности

Устаревшая динамическая компенсация: синхронные конденсаторы

Синхронные конденсаторы представляют собой старейшую форму динамической компенсации. В механизме используется специализированный синхронный двигатель, работающий без механической нагрузки на его валу. Операторы изменяют возбуждение поля постоянного тока, чтобы генерировать или поглощать реактивную мощность. Чрезмерное возбуждение поля генерирует опережающую реактивную мощность, а недостаточное возбуждение поглощает ее.

Эта устаревшая технология предлагает явные преимущества для слабых сетей. Массивная вращающаяся масса обеспечивает высокую тепловую инерцию и фактическую инерцию физической сети. Он обеспечивает реальную устойчивость к короткому замыканию, помогая стабилизировать сеть во время серьезных сбоев. Синхронные конденсаторы остаются очень устойчивыми к резким переходным напряжениям, которые могут повредить твердотельную электронику.

На современных промышленных объектах недостатки часто перевешивают преимущества. Они требуют интенсивного механического обслуживания. Технические специалисты должны постоянно контролировать подшипники, системы смазки и рубашки охлаждения. Время отклика остается значительно медленнее по сравнению с твердотельной электроникой, часто для достижения полной мощности требуется несколько секунд. Они также потребляют значительную постоянную активную мощность только для того, чтобы поддерживать вращение массивного ротора, создавая постоянную паразитную утечку энергии на объекте.

Батареи конденсаторов с тиристорным управлением (TSC)

Конденсаторы с тиристорным управлением модернизируют традиционные ступенчатые батареи, заменяя механические контакторы твердотельными тиристорами. Логика управления контролирует форму сигнала напряжения и запускает тиристоры точно в точке перехода через ноль. Это устраняет разницу напряжений между сеткой и конденсатором.

TSC обеспечивают гораздо более быстрый ответ, чем механические банки. Обычно они реагируют в течение одного-двух электрических циклов (от 16 до 32 миллисекунд при частоте 60 Гц). Переключение при пересечении нуля полностью исключает переходные процессы переключения. Это предотвращает возникновение сильных пусковых токов, которые сокращают срок службы конденсаторов и вызывают локальные провалы напряжения.

Несмотря на эти улучшения, TSC по-прежнему полагаются на дискретные физические конденсаторные ступени. Они не могут обеспечить бесступенчатое, бесконечное разрешение. Если нагрузка требует 150 квар, а ступени составляют по 100 квар каждая, система должна выбрать между недостаточной компенсацией при 100 квар или чрезмерной компенсацией при 200 квар. TSC корректируют только запаздывающий коэффициент мощности; они не могут поглощать реактивную мощность. Они также остаются восприимчивыми к усилению гармоник, если инженеры не установят тяжелые, выделяющие тепло реакторы отстройки последовательно на каждом этапе.

Генератор статической переменной мощности для промышленных нагрузок (SVG)

SVG представляет собой огромный скачок в разработке качества электроэнергии. В механизме используются биполярные транзисторы с изолированным затвором (IGBT), подключенные к конденсатору звена постоянного тока. Система действует как активный источник тока. Он измеряет ток нагрузки, изолирует реактивную составляющую и подает компенсирующий ток непосредственно в сеть. Этот подаваемый ток является полной математической противоположностью реактивного тока нагрузки.

A Статический генератор переменной мощности для промышленных нагрузок обеспечивает время отклика менее миллисекунды. Он обеспечивает бесступенчатое бесконечное разрешение для идеального соответствия целям. Поскольку он действует как активный источник тока, а не как пассивный импеданс, он полностью невосприимчив к гармоническому резонансу. Он может плавно переходить от подачи реактивной мощности к ее поглощению, мгновенно корректируя как опережающие, так и запаздывающие коэффициенты мощности.

Основным ограничением являются первоначальные капитальные затраты. SVG стоят дороже за квар по сравнению с традиционными пассивными конденсаторными батареями. Высокочастотное переключение IGBT также приводит к незначительным потерям активной мощности и требует чистого охлаждающего воздуха. Однако эксплуатационная стабильность и устранение резонансных рисков обычно оправдывают инвестиции в нестабильные нагрузки.

Коррекция коэффициента мощности STATCOM

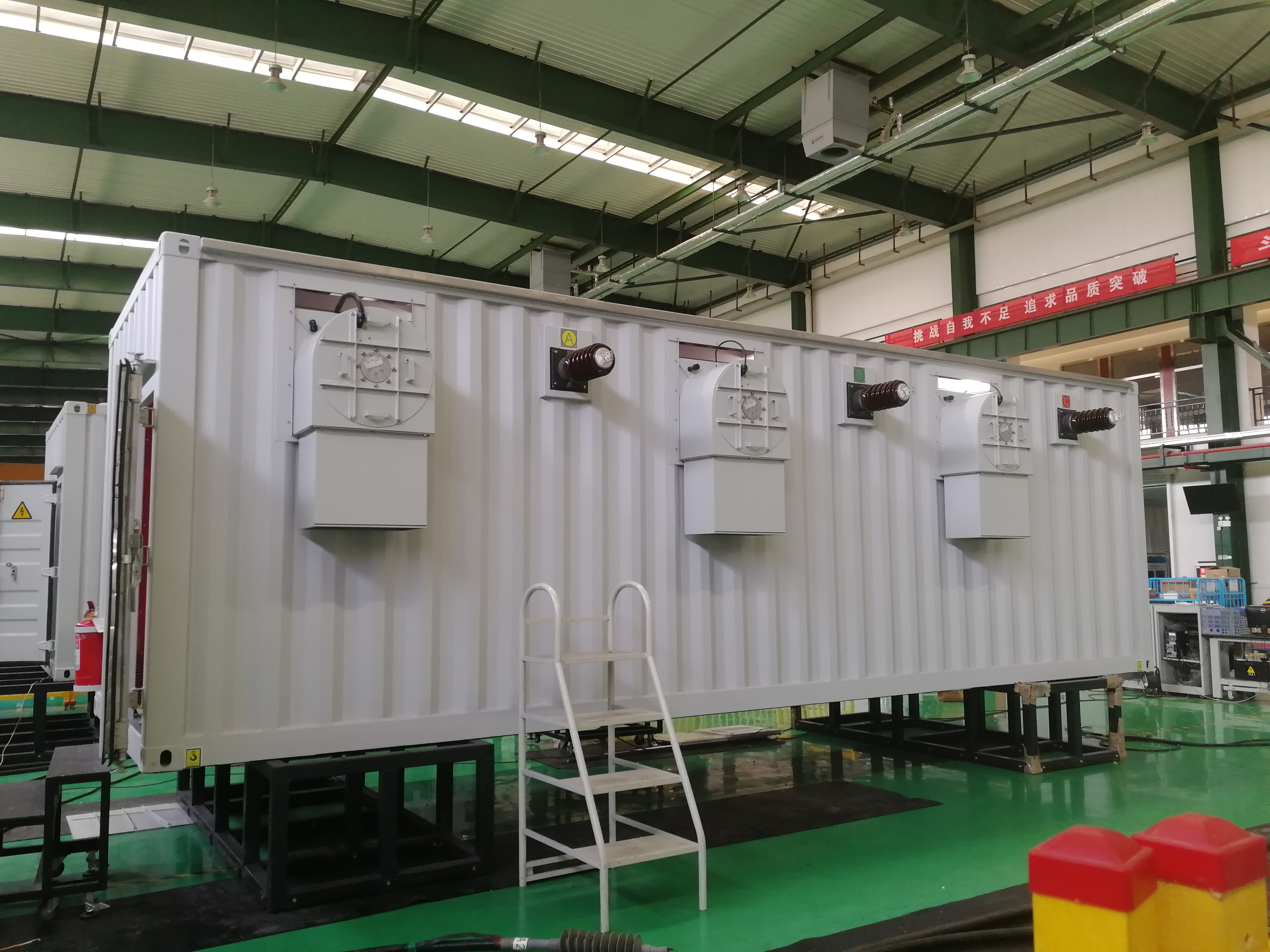

СТАТКОМ работает как система на основе преобразователя источника напряжения (VSC). Он функционирует аналогично SVG, но масштабируется для гораздо более высоких мощностей и более широкой поддержки сетки. Инженеры используют СТАТКОМы для поддержки массивных промышленных нагрузок и стабилизации коммунальных подстанций.

A коррекция коэффициента мощности STATCOM идеально подходит для применения в тяжелой промышленности, например, на сталелитейных заводах и в горнодобывающей промышленности. В таких условиях требуется строгое регулирование напряжения наряду с немедленным подавлением мерцания. Им нужен постоянный динамическая компенсация реактивной мощности для предотвращения разрушения местной сети при сильном запуске двигателя.

Инженеры часто указывают STATCOM среднего напряжения для подстанций коммунального хозяйства. Развертывание происходит непосредственно на уровнях среднего напряжения, обычно между 4,16 и 34,5 кВ, с использованием каскадной топологии H-моста. Прямое подключение среднего напряжения устраняет необходимость в дорогих и тяжелых понижающих трансформаторах. Это уменьшает общую площадь установки, снижает сложность системы и устраняет потери в меди трансформатора.

Гибридные системы генераторов статической переменной мощности

Гибридные системы предлагают высокооптимизированную инженерную архитектуру для крупных объектов. Механизм объединяет основу тиристорных конденсаторов с активным модулем SVG. Один усовершенствованный логический контроллер управляет обоими компонентами одновременно, считывая показания основных входящих трансформаторов тока.

Эта конфигурация идеально балансирует стоимость и производительность. TSC обрабатывает большую, медленно меняющуюся потребность в реактивной мощности. Активный модуль SVG обрабатывает все быстрые и кратковременные колебания. SVG также осуществляет точную настройку дискретных шагов TSC. Если нагрузка требует 150 квар, а шаг TSC составляет 100 квар, TSC обеспечивает 100 квар, а SVG мгновенно подает оставшиеся 50 квар для достижения идеальной, плавной мощности.

A гибридный статический генератор переменной мощности обеспечивает производительность, близкую к SVG, при значительно более низких затратах на квар. Это делает его оптимальным выбором для крупных промышленных предприятий, управляющих смешанными типами нагрузок, где чистая компенсация SVG может нарушить капитальный бюджет.

Основные критерии оценки динамических систем компенсации

Время отклика и разрешение шага

Инженеры должны оценивать время отклика на основе фактической нестабильности нагрузки. Системы на базе IGBT обеспечивают подпериодный отклик, практически мгновенно реагируя на изменения нагрузки. Тиристоры обеспечивают многотактный отклик, который работает при умеренных нагрузках, но не подходит для точечной сварки. Синхронные конденсаторы обеспечивают медленный механический отклик и подходят только для поддержки больших сетей, где напряжение меняется постепенно.

Разрешение шага напрямую влияет на чувствительную электронику на той же шине. Бесступенчатая компенсация гарантирует, что напряжение на объекте остается идеально ровным. Ступенчатая компенсация вызывает незначительные пульсации напряжения каждый раз, когда ступень включается или выключается. Точное производство, такое как производство полупроводников или обработка на станках с ЧПУ, требует бесконечного разрешения, обеспечиваемого SVG и STATCOM, для предотвращения вибрации инструмента и логических ошибок.

Возможности подавления гармоник

Динамические системы должны безопасно справляться с нелинейными нагрузками. Активные системы управляют гармониками тока без риска резонанса. Они активно вводят противоположные частоты, чтобы нейтрализовать гармонические искажения. Это снижает общие потери энергии на объекте и обеспечивает охлаждение трансформаторов.

TSC требуют пассивных реакторов отстройки, чтобы выжить в гармонической среде. Эти реакторы с железным сердечником увеличивают вес, выделяют значительное количество тепла и увеличивают занимаемую площадь шкафа. Современные SVG и STATCOM часто имеют встроенные возможности активной фильтрации гармоник. Эта двойная функциональность устраняет необходимость в отдельных активных фильтрах гармоник, экономя как деньги, так и занимаемую площадь.

Масштабируемость и занимаемая площадь

Физическая площадь часто определяет выбор технологии в переполненных электрических помещениях. SVG и STATCOM обеспечивают исключительную плотность мощности. Они выдают больше квар на квадратный метр, чем громоздкие конденсаторные батареи. Они полностью затмевают требования к огромной занимаемой площади и тяжелому фундаменту синхронных конденсаторов.

Модульность обеспечивает долгосрочную гибкость объекта. Инженеры могут спроектировать стоечную SVG-систему с пустыми слотами. По мере расширения нагрузки на объект технические специалисты просто вставляют дополнительные модули SVG в существующее шасси. Такая масштабируемость предотвращает чрезмерные закупки на начальном этапе строительства объекта и одновременно обеспечивает безопасность электрической инфраструктуры в будущем.

Реалии проектирования и реализации системы СТАТКОМ

Определение размера и планирование мощности

Правильный Проектирование системы СТАТКОМ требует тщательного анализа данных. Инженеры должны различать базовые и динамические размеры. Сначала рассчитайте стандартную величину реактивной мощности, необходимую для смещения базового коэффициента мощности с текущего уровня до желаемого целевого уровня. Это позволяет справиться с установившейся нагрузкой объекта.

Методика сбора данных определяет успех системы. Инженеры должны использовать измерения качества электроэнергии с высоким разрешением. Вы должны фиксировать переходные пики на уровне миллисекунд. Если полагаться на счета за коммунальные услуги или средние значения за 15 минут, это гарантирует провал. Счетчики коммунальных услуг усредняют массивные всплески менее секунды. Использование этих данных приведет к значительному занижению динамического запаса, необходимого для нестабильных нагрузок.

Логика определения размеров основана на продвинутом исчислении. Инженеры рассчитывают окончательную требуемую динамическую квар на основе максимальной производной реактивной мощности. Вы должны измерить скорость изменения (dq/dt) профиля нагрузки. СТАТКОМ должен обладать достаточной мощностью и скоростью переключения, чтобы точно соответствовать этой скорости изменения, в противном случае мерцание напряжения будет сохраняться.

Управление температурным режимом и ограничения окружающей среды

Риски реализации в значительной степени связаны с управлением температурным режимом. Системы на основе IGBT генерируют концентрированное тепло во время высокочастотного переключения. Необходимо подробно описать требования к активным системам охлаждения. В электрических помещениях требуется особое внимание к системе отопления, вентиляции и кондиционирования воздуха для поддержания оптимальной температуры окружающей среды, обычно температура в помещении не превышает 40 градусов по Цельсию.

Суровые промышленные условия требуют надежной физической защиты. Укажите соответствующие классы защиты IP или NEMA для корпусов. Сталелитейным заводам и горнодобывающим предприятиям требуются шкафы со степенью защиты IP54 или IP55, чтобы предотвратить короткое замыкание конденсаторов звена постоянного тока проводящей пылью. Сравните простое обслуживание твердотельной электроники с традиционными системами. SVG требуют только периодической замены воздушного фильтра и проверки вентилятора охлаждения. Традиционные системы требуют постоянной замены контакторов, проверки крутящего момента на наконечниках и механической смазки.

Риски интеграции и соответствие требованиям Grid

Межсоединение требует тщательного согласования с местными коммунальными службами. Выполнение требований коммунальных предприятий по интеграции систем среднего напряжения требует времени. Перед началом установки инженеры должны предоставить подробные однолинейные схемы, настройки реле защиты и исследования гармонического потока.

Соответствие стандартам не подлежит обсуждению. Убедитесь, что конструкция системы строго соответствует стандарту IEEE 519 по ограничениям гармонического напряжения и тока в точке общего соединения. Система также должна соответствовать стандартам IEEE 1453 по подавлению мерцаний напряжения. Несоблюдение этих стандартов приводит к отказу в заключении соглашений о взаимоподключении и принудительному отключению объектов.

Финансовое обоснование и анализ рентабельности инвестиций

Устранение штрафов за коммунальные услуги обеспечивает наиболее немедленную финансовую отдачу. Рассчитайте точный срок окупаемости, исходя из устранения расходов, связанных с низким коэффициентом мощности. Неустойчивые нагрузки часто вызывают серьезные штрафы за пиковое потребление, поскольку скачки реактивной мощности приводят к тому, что общая потребность в кВА превышает порог полезности. Активная компенсация сглаживает эти пики, резко сокращая ежемесячные счета за коммунальные услуги.

Расширение предприятия во многом зависит от оптимизации коэффициента мощности. Увеличение коэффициента мощности снижает общую потребность в кВА на главном трансформаторе. Добавляя активную компенсацию, вы уменьшаете реактивный ток, протекающий через распределительное устройство. Это позволяет объектам добавлять дополнительные активные нагрузки в кВт. Вы можете установить новые производственные линии, не требуя дорогостоящей модернизации существующих трансформаторов или главных выключателей.

Сокращение потерь энергии обеспечивает бесшумную и постоянную экономию. Уменьшение реактивного тока уменьшает потери в меди I⊃2;R. Эти потери происходят во внутренней распределительной сети предприятия, превращая потраченную впустую электроэнергию в тепло. Локальное управление реактивной мощностью сохраняет кабели более прохладными, продлевает срок службы изоляции и сокращает потери киловатт-часов.

Сокращение времени простоя дает огромные финансовые выгоды. Скачки напряжения вызывают нежелательные отключения в ЧРП и ПЛК. Каждая поездка останавливает производство, тратит сырье и требует ручной перезагрузки оператора. Динамическая компенсация стабилизирует напряжение шины. Это исключает эти ненужные поездки, максимально увеличивая время безотказной работы предприятия и общий выход продукции.

Заключение

Механические конденсаторные батареи полностью устарели для быстро меняющихся нагрузок. Они реагируют слишком медленно, часто выходят из строя и рискуют вызвать катастрофический гармонический резонанс. Активная полупроводниковая динамическая компенсация обязательна. Оно обеспечивает стабильность работы, соответствие требованиям сети и максимальную энергоэффективность в нестабильных промышленных условиях.

Инженеры должны следовать строгой логике отбора при выборе оборудования. Выбирайте TSC для умеренно быстрых нагрузок, когда капитальный бюджет строго ограничен. Выбирайте гибридные SVG для крупных объектов, которым требуется экономичная и высокоскоростная массовая компенсация. Выбирайте чистый SVG для высокозависимых и критически важных промышленных нагрузок. Наконец, выбирайте STATCOM среднего напряжения для тяжелой промышленности, требующей массивной стабилизации напряжения на уровне сети.

Примите незамедлительные меры для защиты инфраструктуры вашего предприятия, выполнив следующие действия:

1. Установите высокочастотный измеритель качества электроэнергии на главном входящем питании для регистрации данных о переходных нагрузках в течение как минимум семи дней.

2. Рассчитайте максимальную производную реактивной мощности (dq/dt), чтобы определить точный динамический отклик, необходимый для вашего конкретного профиля нагрузки.

3. Оцените занимаемую площадь и охлаждающую способность вашего электрощита, чтобы выбрать между стоечными SVG или напольными контейнерными STATCOM.

4. Прежде чем окончательно определить спецификацию оборудования, проконсультируйтесь с местным коммунальным предприятием, чтобы подтвердить требования к межсетевому соединению и целевые показатели соответствия IEEE 519.

Часто задаваемые вопросы

Вопрос: В чем разница между динамической и статической коррекцией коэффициента мощности?

О: Статическая коррекция основана на использовании фиксированных или механически переключаемых конденсаторов. Этим системам требуется несколько секунд или минут, чтобы среагировать из-за требований к сбросу. Динамическая коррекция использует твердотельную электронику, такую ​​как тиристоры или IGBT, для подачи реактивной мощности за миллисекунды. Такая реакция в режиме реального времени обязательна для стабилизации быстро меняющихся промышленных нагрузок без возникновения переходных процессов напряжения.

Вопрос: Может ли СТАТКОМ корректировать как опережающий, так и запаздывающий коэффициент мощности?

А: Да. СТАТКОМ использует преобразователь источника напряжения. Он действует как источник активного тока, позволяя плавно подавать или поглощать реактивную мощность. Это позволяет мгновенно корректировать как опережающий, так и запаздывающий коэффициент мощности, в отличие от традиционных пассивных конденсаторов, которые корректируют только запаздывающий коэффициент мощности.

Вопрос: Как быстро генератор статической переменной мощности (SVG) реагирует на изменения нагрузки?

Ответ: SVG реагирует невероятно быстро. Типичное время полномасштабного ответа составляет менее 15 миллисекунд. Мгновенная динамическая реакция на внезапное изменение нагрузки часто составляет менее 1 миллисекунды. Эта экстремальная скорость обеспечивает идеально ровное регулирование напряжения для чувствительного производственного оборудования.

Вопрос: Что такое гибридный генератор статической переменной?

О: Гибридный SVG — это комбинированная система, управляемая одним контроллером. Он объединяет традиционные конденсаторные ступени с тиристорным управлением для компенсации основной реактивной мощности с активным модулем SVG. SVG обеспечивает точную плавную настройку и быстрое реагирование, оптимизируя как капитальные затраты, так и производительность системы.

Вопрос: Почему традиционные батареи конденсаторов выходят из строя при нагрузках, связанных со сваркой или дуговой печью?

A: Нагрузки при сварке и дуговой печи изменяются за миллисекунды. Это намного быстрее, чем физически переключаются механические контакторы. Эта задержка вызывает серьезную недокомпенсацию, чрезмерную компенсацию, мерцание напряжения и очень разрушительные скачки переходного напряжения, которые повреждают конденсаторы и окружающую электронику.

Вопрос: Уменьшает ли динамическая коррекция коэффициента мощности гармонические искажения?

О: Да, при использовании активных систем. Хотя SVG и STATCOM не резонируют с гармониками, как это делают пассивные конденсаторы, многие современные активные системы включают специальные возможности активной фильтрации гармоник. Они создают встречные токи, активно подавляя гармонические искажения, очищая сеть и одновременно корректируя коэффициент мощности.
