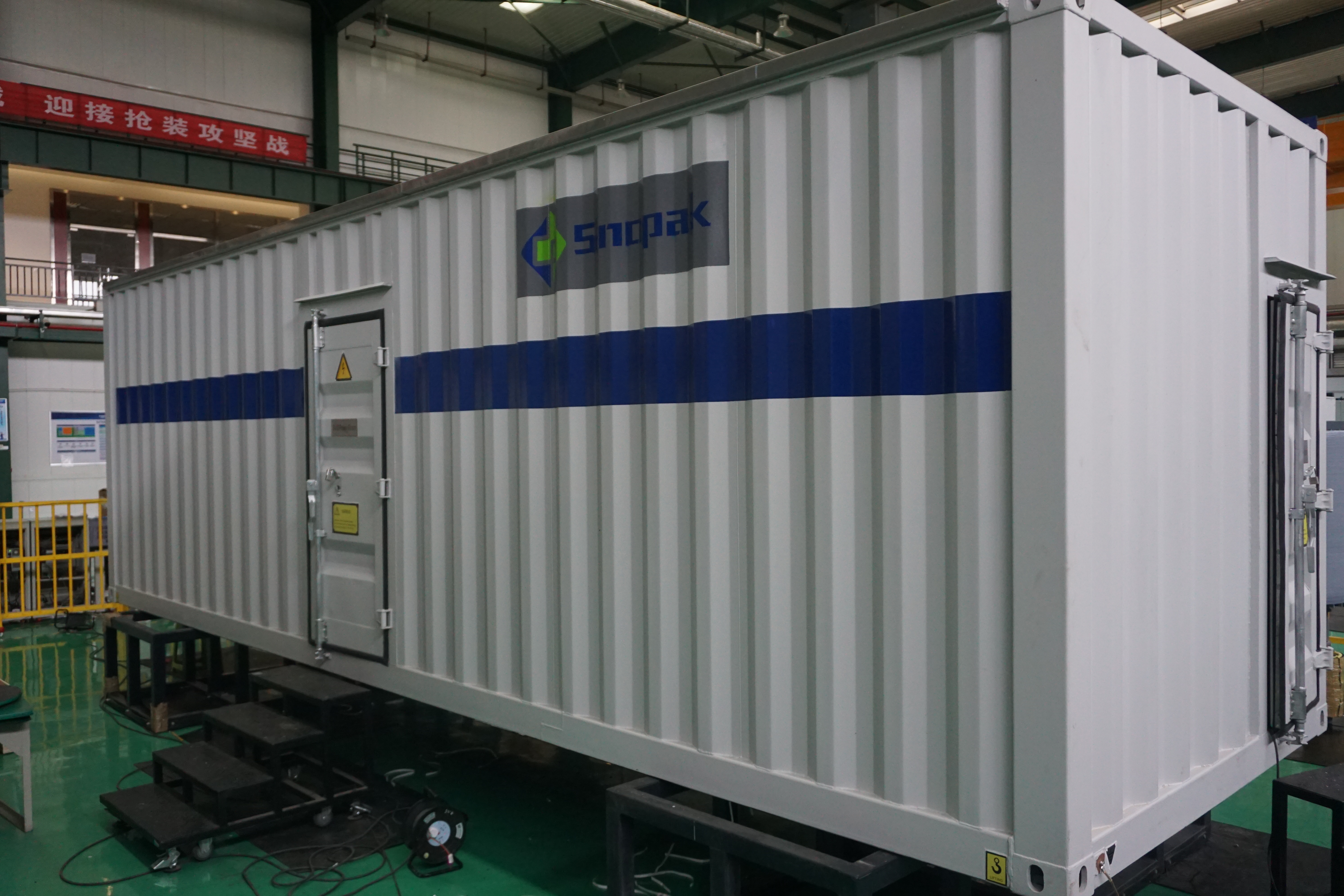

Как определить размер СТАТКОМа для солнечной фермы?

Солнечные проекты коммунального масштаба имеют строгие правила подключения к сети. Динамическое управление реактивной мощностью является непреложным требованием для утверждения проекта. Использование исключительно фотоэлектрических инверторов для получения реактивной мощности часто оказывается неэффективным во время сбоев в сети, устойчивых перенапряжений или работы в ночное время. Произвольное превышение размера статического синхронного компенсатора серьезно увеличивает капитальные затраты. Занижение мощности может привести к несоблюдению требований сети, сокращению активной мощности или полному отключению сети.

Чтобы сбалансировать соответствие экономическим аспектам проекта, группы проектирования и закупок должны применять строгий, основанный на данных подход к определению размеров. В этом руководстве подробно описаны технические основы, переменные и стратегии снижения рисков, необходимые для точного выполнения Определение параметров СТАТКОМ для солнечных электростанций. Мы рассмотрим практические данные на местах, условия сбоев в сети и методы гибридной компенсации, чтобы обеспечить соответствие вашего объекта стандартам межсетевого соединения без перерасхода на ненужную мощность.

• Точный расчет STATCOM требует вычитания надежной реактивной мощности фотоэлектрических инверторов станции из общих требований к сетевому коду точки соединения (POI).

• Условия неисправности сети (LVRT/HVRT) и коэффициент короткого замыкания сети (SCR) диктуют требования к переходным процессам, сильно влияя на требуемый номинал Mvar.

• Гибридные конструктивные решения STATCOM — сочетание динамических модулей STATCOM с механически переключаемыми конденсаторами или реакторами (MSC/MSR) — часто обеспечивают наиболее экономичную компенсацию реактивной мощности солнечной электростанции.

• Оценка STATCOM среднего напряжения требует не только номинальной мощности, но и оценки характеристик напряжения-тока (V-I), теплового снижения номинальных характеристик, совместимости систем управления и общих потерь в течение жизненного цикла.

Почему солнечные фермы требуют специальной компенсации реактивной мощности

Определение базовых требований для Регулирование напряжения солнечной электростанции в точке соединения (POI) — ваш первый шаг. Успех означает поддержание непрерывной работы и стабильности напряжения как во время установившихся, так и переходных процессов в сети. Операторы сетей требуют, чтобы солнечные фермы вели себя как традиционные синхронные генераторы. Они должны активно поддерживать сеть, а не просто подавать в нее электроэнергию.

Стандартные фотоэлектрические инверторы имеют существенные ограничения. Они в первую очередь предназначены для преобразования мощности постоянного тока в активную мощность переменного тока (МВт). Когда выработка активной мощности достигает своего пика, оставшийся тепловой запас для реактивной мощности (Мвар) значительно падает. Кроме того, стандартные инверторы не могут обеспечить динамическую поддержку напряжения в ночное время. Хотя существуют специализированные обновления системы управления PV-STATCOM, они часто приводят к сложным взаимодействиям управления и проблемам с гарантией. Использование только инверторов делает станцию ​​уязвимой во время критических событий в сети.

Стационарный контроль перенапряжения является еще одной серьезной эксплуатационной задачей. Солнечные фермы часто испытывают высокое напряжение в периоды низкой локальной нагрузки и высокой генерации. Специальные компенсаторы эффективно управляют этими высокими напряжениями. Они поглощают реактивную мощность, чтобы снизить напряжение до приемлемых пределов. Такое активное управление увеличивает ограничения по передаче электроэнергии в сеть как в дневное, так и в ночное время. Это гарантирует, что солнечная ферма сможет экспортировать максимальную активную мощность без срабатывания защиты от перенапряжения.

Соответствие сетевым нормам является решающим фактором для таких установок. Регулирующие органы требуют строгого соблюдения конкретных критериев эффективности. Функция поддержки низкого напряжения (LVRT) требует, чтобы станция оставалась подключенной и подавала реактивный ток при резком падении напряжения в сети. Функция поддержки высокого напряжения (HVRT) требует поглощения реактивной мощности во время скачков напряжения. Кроме того, требования ко времени отклика невероятно высоки. Сетевые коды часто требуют подачи полной реактивной мощности менее чем за 30 миллисекунд. Фотоэлектрические инверторы с трудом справляются с таким временем отклика в переходных процессах, поэтому специальная компенсация является обязательной.

Основные переменные, влияющие на размер STATCOM для солнечных ферм

Точный размер никогда не является простым эмпирическим правилом. Для этого необходимо проанализировать множество взаимодействующих переменных, специфичных для местоположения вашего объекта и соглашения о подключении к сети.

Максимальная выходная активная мощность установки и требуемый диапазон коэффициента мощности (PF) определяют базовые требования к Мвар. Операторы сети обычно указывают диапазон PF в POI. Обычное требование составляет 0,95, что приводит к отставанию 0,95 при полной активной мощности. Для солнечной электростанции мощностью 100 МВт это соответствует базовой потребности примерно в 32,8 Мвар. Однако это только отправная точка. Эту базовую линию необходимо настроить в зависимости от условий динамической сетки.

Мощность сети определяет, как местное напряжение реагирует на подачу мощности. Мы измеряем это с помощью коэффициента короткого замыкания (SCR). Когда вы подключаете солнечную ферму к слабой сети (обычно SCR ниже 3,0), сети не хватает синхронной инерции для поглощения колебаний мощности. Даже незначительные изменения облачности приводят к падению выходной активной мощности, что в слабой сети немедленно снижает напряжение. В этих сценариях вам необходимо значительно увеличить динамическую компенсацию. Оборудование обеспечивает необходимый демпфирующий эффект для предотвращения высокочастотных колебаний, выводящих установку из строя.

Вам также придется рассчитать реактивную мощность, потребляемую собственным балансом оборудования станции. Каждый повышающий трансформатор и каждый метр кабеля среднего напряжения влияют на конечную Мвар, подаваемую на граничный счетчик. Во время пиковой генерации ток, протекающий через главные силовые трансформаторы, приводит к значительным реактивным потерям. И наоборот, ночью обширная подземная кабельная сеть действует как гигантский конденсатор. Он генерирует опережающую реактивную мощность, которая повышает местное напряжение. Ваши расчеты размеров должны учитывать обе крайности. Компенсатор должен поглощать емкость кабеля ночью и преодолевать реактивное сопротивление трансформатора днем.

Совместно расположенные возобновляемые активы требуют особого внимания. Гибридные фермы, использующие возобновляемые источники энергии, становятся стандартом. Когда ветряные турбины и солнечные фотоэлектрические батареи используют один и тот же POI, сложность определения размера увеличивается в разы. Компенсатор должен обрабатывать совокупную динамику реактивной мощности обеих систем. Ветровые турбины имеют другие характеристики устойчивости к сбоям, чем солнечные инверторы. Исследование определения размера должно моделировать оба актива одновременно, чтобы обеспечить бесперебойную работу. подключение к сети возобновляемых источников энергии.

Наконец, условия окружающей среды и температуры определяют фактическую полезную мощность оборудования. Солнечные фермы часто расположены в засушливых условиях с высокими температурами. Высокие температуры окружающей среды напрямую влияют на температуру полупроводникового перехода внутри модулей IGBT. Если температура окружающей среды превышает базовую номинальную мощность производителя, необходимо применить расчеты термического снижения номинальных характеристик. Блок, рассчитанный на 30 Мвар при 25°C, может обеспечить только 24 Мвар при 45°C. Игнорирование теплового снижения характеристик приведет к перегреву оборудования и преждевременному выходу из строя.

Пошаговая методология определения размера STATCOM

Для проведения анализа размеров требуется структурированная методология. Вам необходимо перейти от базовых расчетов к динамическому моделированию, чтобы обеспечить точность компенсация реактивной мощности солнечной электростанции.

1. Расчет базовой реактивной мощности: Начните с расчета общей потребности в реактивной мощности в точке POI на основе наихудших сценариев эксплуатации. Это предполагает выработку максимальной активной мощности в сочетании с максимальным требуемым коэффициентом мощности. Используйте стандартную формулу степенного треугольника. Если код сети требует 0,95 PF при 150 МВт, общая требуемая реактивная мощность рассчитывается как Q = P * tan(acos(PF)). Это дает вам абсолютный максимум 49,3 Мвар, который сеть ожидает увидеть на граничном счетчике.

2. Оценка внутренних потерь в сети: Оцените внутренние потери. Ваши главные повышающие трансформаторы и коллекторная сеть могут потреблять 12 Мвар во время пиковой выработки активной мощности. Это означает, что общая требуемая реактивная мощность внутри ограждения на самом деле составляет 61,3 Мвар. Вы должны сгенерировать это самостоятельно, чтобы удовлетворить требованиям 49,3 Мвар в POI.

3. Оценка вклада фотоэлектрических инверторов: Оцените реальную реактивную мощность установленных фотоэлектрических инверторов. Посмотрите на кривую мощности инвертора. Определите, сколько Мвар может производить инвертор при работе на 100% активной мощности. Если производитель вашего инвертора гарантирует запас реактивной мощности 20 Мвар при работе на полную мощность, вы можете вычесть это значение из общей суммы. Оставшийся разрыв составляет 41,3 Мвар.

4. Определение размера динамического и статического разрыва в компенсации: Вы должны различать устойчивые потребности и временные потребности. Потребности в устойчивом состоянии меняются медленно, в течение минут или часов. Переходные процессы должны изменяться за миллисекунды во время сбоев в сети. Определите точный номинал Мвар, необходимый динамическому блоку для работы с быстрыми колебаниями напряжения, событиями LVRT и HVRT. Если код сети требует 20 Мвар мгновенного динамического отклика для LVRT, вы устанавливаете динамический модуль на 20 Мвар.

5. Определение размеров статических компонентов: Вам редко понадобится 100% динамическая система. Рассчитайте емкость дополнительных механически переключаемых конденсаторов (MSC) или механически переключаемых реакторов (MSR). Эти статические компоненты обеспечивают базовую установившуюся реактивную мощность. В нашем примере вы устанавливаете банк MSC на 25 Мвар для удовлетворения требований медленно меняющегося устойчивого состояния. Этот гибридный подход значительно снижает затраты на оборудование, сохраняя при этом полное соответствие сетевым нормам.

STATCOM среднего напряжения и распределенные решения низкого напряжения

При проектировании архитектуры предприятия необходимо выбирать между централизованной и распределенной стратегией компенсации. Оба подхода имеют явные технические преимущества.

Развертывание централизованного STATCOM среднего напряжения на главной подстанции является наиболее распространенным подходом. Эта стратегия предлагает значительные преимущества в централизованном управлении. Это упрощает тестирование соответствия POI, поскольку вся реактивная мощность подается в один узел. Это также обеспечивает превосходную эффективность занимаемой площади. Для одного блока среднего напряжения требуется меньшая общая площадь земли, чем для десятков распределенных блоков. У бригад технического обслуживания есть только одно основное место для обслуживания.

Альтернативно вы можете проанализировать распределенные низковольтные решения. Это предполагает размещение меньших по размеру низковольтных динамических компенсаторов в коллекторной сети солнечной фермы. Эти устройства обычно устанавливаются рядом с фотоэлектрическими инверторами. Такой подход снижает потоки реактивной мощности через внутренние кабели среднего напряжения. Это может снизить внутренние потери и улучшить локализованные профили напряжения на дальних концах больших солнечных батарей.

Вам необходимо сравнить оба подхода по нескольким параметрам оценки, чтобы определить, какой из них лучше всего подходит для вашего конкретного макета сайта.

Оценка проектных решений STATCOM: компромисс между стоимостью и производительностью

Команды по закупкам должны оценивать технические характеристики, выходящие за рамки простого рейтинга Мвар. Вам необходимо проанализировать лежащие в основе разработки различные Конструктивные решения СТАТКОМ для обеспечения долгосрочной надежности.

Вы должны проанализировать вольт-амперные характеристики (ВА) предлагаемого оборудования. Традиционные статические компенсаторы реактивной мощности (SVC) действуют как переменные импедансы. Их выходной реактивный ток падает линейно по мере падения напряжения в сети. Если во время неисправности напряжение сети падает до 0,5 на единицу (о.е.), SVC выдает только 50 % номинального тока. Современные преобразователи напряжения ведут себя совершенно иначе. Они действуют как настоящие источники тока. Они выдают полный номинальный реактивный ток, даже если напряжение сети падает до 0,1 о.е. Эти превосходные характеристики при низком напряжении означают, что вы часто можете соответствовать нормам сети с меньшим общим номиналом Мвар.

Составьте финансовую оценку вокруг CapEx и OpEx. Установка меньшего размера может сэкономить первоначальные капитальные затраты. Однако если он будет постоянно работать вблизи своих тепловых пределов, это приведет к более высоким эксплуатационным расходам. Непрерывная работа с высокой нагрузкой сокращает срок службы модулей IGBT и охлаждающих вентиляторов. Вы должны выбрать устройство с достаточным запасом по температуре, чтобы обеспечить 20-летний срок службы без чрезмерной замены компонентов.

Управление температурным режимом напрямую влияет на срок службы оборудования и эксплуатационные расходы. Вам придется выбирать между архитектурами с воздушным и водяным охлаждением. В системах с водяным охлаждением используются контуры деионизированной воды, резервные насосы и теплообменники жидкость-воздух. Они обеспечивают исключительную плотность мощности, что позволяет разместить систему мощностью 35 Мвар в стандартном 20-футовом транспортном контейнере. Однако они требуют специального обслуживания. Если уплотнение насоса выйдет из строя в отдаленном месте в пустыне, весь завод может столкнуться с остановкой работы в ожидании запчастей. Системы с воздушным охлаждением полагаются на принудительный приток окружающего воздуха и массивные радиаторы. Они требуют большей физической площади, но исключают риск утечек охлаждающей жидкости. Для изолированных солнечных ферм простота замены вышедшего из строя охлаждающего вентилятора часто перевешивает затраты на занимаемую площадь.

Оцените экономическую выгоду от кратковременной перегрузки. Многие современные устройства имеют высокие значения перегрузки, например 2,0 на единицу (о.е.) в течение 2 секунд. Это позволяет устройству подавать огромное количество реактивного тока во время переходных сбоев. Указание высокой перегрузочной способности позволяет вам справляться с серьезными событиями LVRT без постоянного превышения номинальной мощности оборудования. Это весьма эффективная стратегия оптимизации затрат.

Риски реализации проектов СТАТКОМ на солнечных фермах

Выполнение Проекты солнечных ферм СТАТКОМ сопряжены со значительными техническими рисками. Выявление этих рисков на ранней стадии проектирования предотвращает дорогостоящие задержки при вводе в эксплуатацию.

Взаимодействие систем управления является единственным фактором наивысшего риска в этих установках. Вы подключаете быстродействующий динамический компенсатор к сети, содержащей сотни быстродействующих фотоэлектрических инверторов. Если контуры управления этих устройств работают на одинаковых частотах, они будут бороться друг с другом. Это создает субсинхронный резонанс (SSR) или гармоническое усиление. Возникающие в результате колебания напряжения могут вывести из строя ограничители перенапряжения, повредить обмотки трансформатора и заставить коммунальную компанию отключить ваше оборудование.

Этот риск можно снизить за счет тщательного моделирования электромагнитных переходных процессов (ЕМТ). Стандартные исследования распределения нагрузки RMS не могут обнаружить эти высокочастотные взаимодействия. Вы должны использовать программное обеспечение ЕМТ, такое как PSCAD. Требуйте незашифрованные модели EMT для конкретного объекта как у производителя инвертора, так и у поставщика компенсатора. Запустите эти модели вместе в смоделированной среде слабой сетки. Прежде чем вы разрешите производство оборудования, вы должны доказать, что системы управления остаются стабильными при любых неисправностях.

Задержки с вводом в эксплуатацию являются еще одним серьезным риском. Операторы сети откажутся от установки, если возникнут расхождения между смоделированными моделями и фактическими характеристиками месторождения. Если оборудование не реагирует точно так, как предсказало исследование ЕМТ, вы не пройдете тесты на соответствие POI. Это приводит к заранее оцененным убыткам и потере доходов от генерации.

На этапе производства обеспечьте строгие заводские приемочные испытания (FAT). Не полагайтесь исключительно на программное моделирование. Требуйте аппаратного тестирования (HIL). Это предполагает подключение реальных физических плат управления, которые будут доставлены на ваш объект, к цифровому симулятору, работающему в реальном времени. Симулятор подает на платы управления моделируемые неисправности сети, и вы измеряете физические сигналы срабатывания, посылаемые на IGBT. Это доказывает, что управляющий код отлично работает на производственном оборудовании еще до того, как оно покинет завод.

Заключение

• Начать комплексные исследования распределения нагрузки и динамической устойчивости сразу после заключения предварительного договора на подключение к сети.

• Запросите незашифрованные модели ЕМТ у всех поставщиков оборудования, чтобы проверить совместимость управления и предотвратить субсинхронный резонанс.

• Заблаговременно свяжитесь с производителями, чтобы проверить предварительные модели определения размеров на соответствие кривым температурного снижения характеристик конкретного оборудования.

• Укажите гибридную архитектуру компенсации в своей документации по закупкам, чтобы минимизировать капитальные затраты и одновременно максимизировать эффективность в устойчивом состоянии.

Часто задаваемые вопросы

Вопрос: Каков типичный размер STATCOM, необходимый для солнечной фермы мощностью 100 МВт?

О: Размеры сильно различаются в зависимости от местных сетевых правил и возможностей инвертора. Обычно солнечная ферма мощностью 100 МВт требует динамической компенсации от 10 до 30 Мвар. Окончательный размер зависит от требуемого диапазона коэффициента мощности, коэффициента короткого замыкания сети и того, сколько реактивной мощности фотоэлектрические инверторы могут надежно вносить во время пиковой генерации.

Вопрос: Могут ли фотоэлектрические инверторы заменить необходимость в СТАТКОМе?

О: В целом нет. Хотя современные фотоэлектрические инверторы обеспечивают некоторую реактивную мощность, они имеют серьезные ограничения во время сбоев в сети и работы в ночное время. Когда выходная активная мощность максимальна, у инверторов остается небольшой тепловой запас для реактивной мощности. Специальная компенсация гарантирует быстрый переходный процесс и постоянную стабильность напряжения независимо от солнечного излучения.

Вопрос: Что такое PV-STATCOM?

Ответ: PV-STATCOM использует интеллектуальные солнечные инверторы в качестве динамических компенсаторов. Они обеспечивают реактивную мощность в ночное время или в периоды сокращений. Это контролирует устойчивое перенапряжение и оптимизирует использование активов, не требуя полностью отдельного оборудования. Однако для реализации этого требуется сложное управляющее программное обеспечение, обширное моделирование ЕМТ и явное одобрение оператора сети.

Вопрос: Как слабая сетка влияет на размер STATCOM?

Ответ: Слабая сеть имеет низкий коэффициент короткого замыкания (SCR). В этих сетях небольшие изменения в потоке мощности вызывают значительные колебания напряжения. Чтобы поддерживать регулирование напряжения и предотвращать нестабильность, слабая сеть требует значительно большей динамической компенсации. Оборудование должно быть большего размера, чтобы обеспечить необходимый эффект демпфирования высокочастотных колебаний.

Вопрос: В чем разница между STATCOM и SVC для солнечных систем?

О: STATCOM использует технологию преобразователя напряжения, обеспечивающую более быстрое время отклика и меньшую занимаемую площадь, чем статический компенсатор реактивной мощности (SVC). Важно отметить, что СТАТКОМ обеспечивает полный реактивный ток даже при значительном падении напряжения сети. Выходная мощность SVC линейно уменьшается при падении напряжения, что делает STATCOM значительно превосходящими возможности при прохождении низковольтных событий.

Вопрос: Как вы учитываете потребность в реактивной мощности в ночное время?

Ответ: Ночью солнечная электростанция не генерирует активную энергию, но обширная подземная кабельная сеть среднего напряжения действует как конденсатор, вызывая повышение местного напряжения. Вы должны подобрать оборудование таким образом, чтобы оно поглощало эту ведущую реактивную мощность. Он также обеспечивает коррекцию коэффициента мощности для локальных паразитных нагрузок, таких как асинхронные двигатели системы слежения.
