Горные подъемники выводят электрические распределительные сети на абсолютный предел. Фрикционные и барабанные подъемники требуют огромного крутящего момента во время быстрых фаз ускорения, протягивая тяжелые мгновенные реактивные токи через сеть шахты. Этот внезапный провал вызывает серьезные провалы напряжения, заметное мерцание и низкий коэффициент мощности. Когда напряжение в сети падает, преобразователи частоты отключаются, останавливая производство. Постоянные термические и механические нагрузки также приводят к преждевременному выходу из строя трансформаторов и двигателей. Медленным механическим переключением эту проблему не решить. Вам необходима субцикловая динамическая компенсация реактивной мощности непосредственно в источнике нагрузки. Реализация STATCOM для горных подъемников предоставляет технический стандарт для устранения этих серьезных проблем с качеством электроэнергии. Он подает или поглощает реактивную мощность за миллисекунды, что соответствует агрессивному профилю нагрузки подъемника. Это стабилизирует местное напряжение, обеспечивает строгое соответствие требованиям сети и обеспечивает бесперебойную работу вашего критического экстракционного оборудования.
Быстрое реагирование: STATCOM обеспечивают субцикловую (обычно <5 мс) подачу реактивной мощности, соответствующую агрессивному профилю нагрузки горных подъемников, чтобы предотвратить провалы напряжения.
Соответствие сети: Внедрение динамической компенсации устраняет штрафы коммунальных предприятий из-за низкого коэффициента мощности и чрезмерных гармонических искажений.
Долговечность оборудования: Стабилизация местного напряжения снижает тепловые и механические нагрузки на двигатели подъемников, трансформаторы и прилегающее чувствительное оборудование.
Технологический сдвиг: Современные SVG (статические генераторы реактивной мощности) и STATCOM среднего напряжения превосходят устаревшие SVC (статические компенсаторы реактивной мощности), предлагая меньшие размеры, нулевой риск резонанса и превосходные характеристики при низком напряжении.
Фрикционные и барабанные подъемники работают в агрессивных, повторяющихся рабочих циклах. Стандартный цикл включает быстрое ускорение, короткий установившийся пробег и резкое рекуперативное замедление. На начальном этапе ускорения двигатель подъемника должен преодолеть статическую инерцию полностью загруженного скипа и тяжелых стальных тросов. Для этого необходимо, чтобы двигатель потреблял до 300 % номинального тока в течение нескольких секунд. Это мгновенное потребление мощности вызывает сильные реактивные токи (квар) через распределительную сеть среднего напряжения шахты.
Когда большие реактивные токи протекают через собственное сопротивление главных понижающих трансформаторов шахты и длинных питающих кабелей, происходит серьезное падение напряжения. Напряжение в местной сети мгновенно падает. Мы измеряем это падение напряжения, используя базовую формулу приближения, где падение равно реактивному току, умноженному на реактивное сопротивление системы. В слабой горнодобывающей сети большой подъемник может легко вызвать провал напряжения на главной шине на 10–15 %.
Эти провалы напряжения создают серьезные эксплуатационные риски на всем объекте. Частотно-регулируемые приводы (ЧРП) и приводы постоянного тока постоянно контролируют входное напряжение сети. Если напряжение падает ниже заранее запрограммированного критического порога, эти приводы срабатывают на защиту от пониженного напряжения, чтобы сохранить внутренние конденсаторы шины постоянного тока. Сработавший подъемник немедленно останавливает производство. Он застревает в середине шахты персонала или тяжелых грузов с рудой. Восстановление после поездки приводит к потере драгоценного рабочего времени и требует ручного сброса настроек. Вам нужен надежный компенсация реактивной мощности горнодобывающих подъемников для предотвращения внезапных падений и поддержания работоспособности всех соседних приводов.
Инженеры исторически использовали фиксированные или механически переключаемые конденсаторные батареи для базовой коррекции коэффициента мощности. Эти устаревшие системы полностью выходят из строя при использовании динамических подъемников. Механическим контакторам требуется несколько циклов для замыкания. Они работают слишком медленно, чтобы соответствовать колебаниям мощности, составляющим доли секунды, при быстром цикле подъема. К моменту включения конденсаторной батареи подъемник уже достиг устойчивого состояния, и реактивная нагрузка упала. Более того, если батарея конденсаторов остается подключенной во время замедления подъемника, происходит сверхкомпенсация. Система подает избыточную реактивную мощность в слабонагруженную сеть, вызывая опасные состояния перенапряжения, которые повреждают чувствительную электронику.
Устаревшие статические компенсаторы реактивной мощности (SVC) на основе тиристоров также не соответствуют современным требованиям горнодобывающей промышленности. В SVC используются крупные пассивные компоненты, такие как массивные катушки индуктивности с воздушным сердечником и батареи конденсаторов с тиристорным управлением. Они требуют обширных физических площадей, а пространство остается главным приоритетом в подземных или густонаселенных наземных горнодобывающих средах. Что еще более важно, SVC действует как переменный импеданс. Его реактивная мощность снижается квадратично при падении напряжения в системе. Когда вам больше всего нужна реактивная поддержка — во время сильного падения напряжения — SVC оказывает наименьшую помощь. Их пассивные компоненты также создают значительные риски резонанса с существующими гармониками сети, генерируемыми приводами подъемников.
![\"35кВ](\"https://imrorwxhqkmlln5p-static.micyjz.com/cloud/piBplKoqlkSRmllpriklip/news_main_image_35kV-outdoor-water-cooled-STATCOM-For-Mining-Hoist7586772042811522023.jpg\" "\\"\\"")
Статический синхронный компенсатор меняет подход к регулированию промышленного напряжения. В его основе лежит преобразователь источника напряжения (VSC). VSC напрямую соединяется с надежной батареей конденсаторов постоянного тока. Вместе они используют высокоскоростные биполярные транзисторы с изолированным затвором (IGBT), переключающиеся на частотах выше 10 кГц, для генерации хорошо контролируемого синтетического переменного напряжения. Эта система мгновенно подает или поглощает реактивную мощность на основе измерений сети в реальном времени.
Батарея конденсаторов постоянного тока играет решающую роль в этом процессе. Он поддерживает и стабилизирует управляемое напряжение шины постоянного тока. Непрерывная и надежная работа VSC полностью зависит от поддержания стабильности этой шины постоянного тока. Если синтетическое переменное напряжение, генерируемое VSC, выше напряжения сети, STATCOM подает емкостную реактивную мощность. Если оно ниже, он поглощает индуктивную реактивную мощность.
СТАТКОМы обладают превосходными вольт-амперными характеристиками по сравнению с устаревшими технологиями. Они действуют как настоящий источник тока, а не как переменный импеданс. Их реактивный выходной ток остается линейным и независимым от напряжения сети. Это означает, что STATCOM обеспечивает полный емкостный выходной ток даже при сильно сниженном напряжении системы. Когда сеть шахты проседает под большой нагрузкой подъемника, СТАТКОМ увеличивает максимальный реактивный ток, чтобы поддерживать напряжение до номинального уровня.
Для поддержания устойчивости горнодобывающим подъемникам требуется экстремальная скорость реагирования. Мы измеряем время отклика в миллисекундах. Современный СТАТКОМ обеспечивает реальную реакцию на субциклы. Он реагирует на изменения сетки менее чем за 5 миллисекунд. Эта молниеносная скорость идеально отражает агрессивный профиль пиковой нагрузки подъемника. Он улавливает падение напряжения до того, как оно повлияет на чувствительное соседнее оборудование. Медленное механическое переключение просто не может конкурировать с твердотельным переключением IGBT.
Эти усовершенствованные системы делают гораздо больше, чем просто корректируют коэффициент мощности. Они одновременно ослабляют гармоники низкого порядка. Силовая электроника подъемника, особенно большие 12- или 24-пульсные выпрямители, генерируют значительные гармонические искажения. СТАТКОМ активно фильтрует эти аномалии, вводя противофазные токи. Кроме того, система поддерживает синхронную работу при сильных внешних возмущениях. Если соседние тяжелые фидерные линии переключаются или происходит многофазное короткое замыкание на стороне электросети, СТАТКОМ стабилизирует местную сеть. Это предотвращает каскадные электрические сбои в распределительной сети рудника и помогает всему объекту преодолевать временные неисправности.
Правильный размер определяет конечный успех системы. Вы должны точно оценить пиковую потребляемую реактивную мощность подъемника, используя высокоскоростные анализаторы качества электроэнергии, записывающие данные с интервалом 1 мс. Затем оцените уровень короткого замыкания (MVA) питающей сети. Наконец, определите строгие пределы шага напряжения, требуемые местными правилами. Эти три переменные определяют точную необходимую мощность в квар. Реализация Компенсация реактивной мощности среднего напряжения требует точного проектирования и тщательного профилирования нагрузки.
Размещение имеет такое же значение, как и общая вместимость. Установите STATCOM рядом с критическими нагрузками. По возможности размещайте его непосредственно на подъемной подстанции. Не устанавливайте его на главном входном питающем трубопроводе, находящемся за много миль. Локальное размещение максимизирует стабилизацию напряжения непосредственно в источнике помех. Это сводит к минимуму потери во внутренней распределительной сети рудника и высвобождает тепловую мощность вышестоящих трансформаторов.
Многие сайты используют гибридные системы компенсации. Они сочетают в себе динамический СТАТКОМ с фиксированными батареями конденсаторов. Эта стратегия оптимизирует капитальные затраты. Стационарные блоки обеспечивают постоянную реактивную нагрузку шахтных вентиляторов и насосов при базовой нагрузке. STATCOM обрабатывает динамические, высокоскоростные колебания подъемника, а также активно фильтрует любой резонанс, создаваемый фиксированными конденсаторами.
Отраслевая терминология часто дублируется, что приводит к путанице во время закупок. Традиционные СТАТКОМы коммунального масштаба существенно отличаются от современных модульных конструкций. Сегодня инженеры часто используют SVG среднего напряжения для горных подъемников. SVG означает генератор статических переменных. В нем используются усовершенствованные модульные топологии на основе IGBT, а не монолитные блоки преобразователей.
Эти модульные SVG предлагают огромные эксплуатационные преимущества для приложений горнодобывающей промышленности. Они обеспечивают встроенную избыточность. Если один модуль питания выходит из строя, остальные модули продолжают работать с несколько сниженной общей мощностью. Они предлагают плавную масштабируемость. Вы можете добавлять силовые модули по мере расширения добычи и увеличения нагрузки на подъемники. Техническое обслуживание сводится к простой замене стандартного силового блока. Такая модульность значительно сокращает среднее время ремонта (MTTR) до менее 30 минут и предотвращает продолжительные простои по сравнению с обслуживанием устаревших систем.
Мощная электроника во время работы выделяет значительное количество тепла. Выбранная методология охлаждения диктует долгосрочную надежность. Мы оцениваем варианты охлаждения, основываясь на реальных реалиях рудника, а не только на лабораторных условиях.
Системы с воздушным охлаждением подходят для чистых электрических помещений с контролируемой температурой. Они имеют меньшую начальную механическую сложность. Мощные вентиляторы проталкивают окружающий воздух через большие алюминиевые радиаторы. Однако для правильной работы им требуются большие объемы воздуха. Им трудно работать в сильно загрязненной среде, где проводящая угольная пыль или металлические частицы быстро засоряют фильтры, что приводит к тепловому дросселированию.

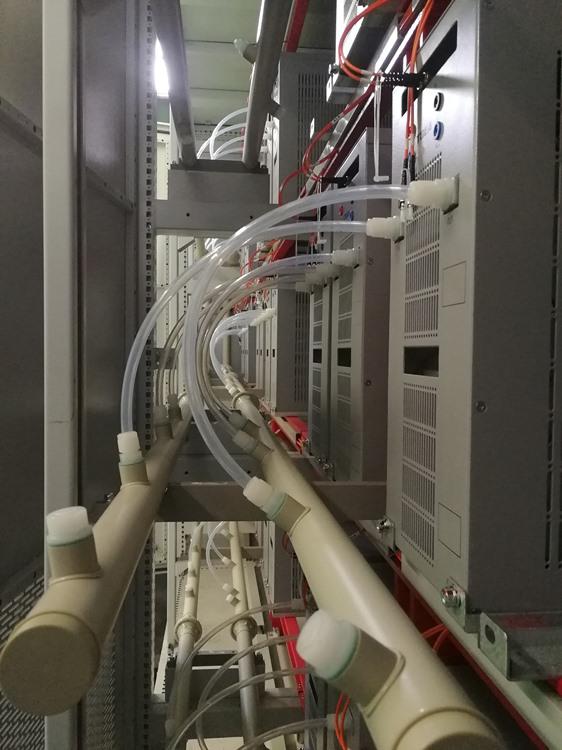

A СТАТКОМ с водяным охлаждением становится абсолютно необходимым для агрегатов большой мощности. Их требуют суровые условия горнодобывающей промышленности с ограниченным пространством. Водяное охлаждение обеспечивает исключительную удельную мощность. Это значительно сокращает общую площадь оборудования. Самое главное, он изолирует чувствительную силовую электронику от агрессивного окружающего воздуха. Деионизированная вода течет непосредственно через холодные пластины, установленные на IGBT. Тепло передается во вторичный контур сырой воды через теплообменник из нержавеющей стали. Проводящая пыль и высокие температуры окружающей среды не могут проникнуть в замкнутую систему.
Функция | СТАТКОМ с воздушным охлаждением | СТАТКОМ с водяным охлаждением |
|---|---|---|
Плотность мощности | Умеренная занимаемая площадь, требует большого зазора для воздушного потока. | Высокая плотность мощности, очень компактная конструкция. |
Экологическая изоляция | Уязвимы к окружающей пыли и влажности. Требует частой замены фильтра. | Полностью изолированная замкнутая система. Невосприимчив к внешней пыли. |
Сложность обслуживания | Простая замена вентилятора. Высокий уровень обслуживания фильтра. | Требуется проверка проводимости охлаждающей жидкости и техническое обслуживание насоса. |
Лучшее приложение | Чистые электронные дома с климат-контролем и умеренными потребностями в мощности. | Суровые, пыльные шахты, требующие большой реактивной мощности в ограниченном пространстве. |
Плохой коэффициент мощности разрушает эксплуатационные бюджеты месяц за месяцем. Коммунальные предприятия контролируют реактивную мощность, потребляемую всем рудником. Они применяют серьезные финансовые санкции, когда общий коэффициент мощности падает ниже определенных договорных порогов, часто около 0,95. Большие горнодобывающие подъемники печально известны тем, что снижают этот показатель из-за их огромного реактивного сопротивления во время ускорения.
Поддержание коэффициента мощности, близкого к единице, позволяет избежать повторяющихся счетов за коммунальные услуги. Динамическая компенсация обеспечивает строгое соответствие местным сетевым нормам. Это позволяет избежать дорогостоящих надбавок за максимальную мощность, основанных на тарифах на кВА. Когда вы увеличиваете коэффициент мощности до 0,99, ваша потребность в кВА значительно падает. Финансовая экономия, полученная в результате устранения этих штрафов, напрямую финансирует инвестиции в оборудование. Зачастую сайты окупают инвестиции в течение нескольких лет.
Стабильность напряжения напрямую коррелирует с долговечностью электрооборудования. Провалы напряжения вынуждают подъемные двигатели потреблять более высокие токи для поддержания необходимого механического крутящего момента. Более высокий ток приводит к избыточному нагреву $I^2R$ внутри обмоток. Эта повторяющаяся термическая деградация со временем разрушает обмотки трансформатора. Это преждевременно разрушает изоляцию двигателя, что приводит к катастрофическим коротким замыканиям.
Стабильное электроснабжение полностью предотвращает этот тепловой стресс. Это также снижает механические вибрации. Пульсации крутящего момента в механике подъемника исчезают, когда электропитание остается стабильным. Плавная электрическая мощность напрямую преобразуется в плавную механическую работу. Вы заменяете меньше двигателей. Вы перематываете меньше трансформаторов. Вы избегаете огромных затрат, связанных с заменой тяжелого оборудования и незапланированными простоями в обслуживании.
Международные стандарты строго регулируют работу электросетей шахт. Такие стандарты, как IEEE 519, строго ограничивают допустимые гармонические искажения в точке общего соединения. Местные сетевые нормы определяют допустимые пределы мерцания напряжения для защиты соседних промышленных объектов. Несоблюдение требований приводит к вынужденным остановкам работы или крупным штрафам со стороны регулирующих органов.
Интеграция надежных Решения по обеспечению качества электроэнергии для майнинга гарантируют соответствие требованиям. СТАТКОМ действует как активный электрический щит. Это предотвращает загрязнение электросети сильными электрическими шумами подъемника. Вы легко соблюдаете все нормативные требования, сохраняя при этом максимальную скорость производства. Коммунальное предприятие видит чистую, стабильную нагрузку независимо от того, насколько агрессивно работает подземный подъемник.
Подключение STATCOM к сети среднего или высокого напряжения требует точной электротехники. Стандартные сети горнодобывающей промышленности работают на различных уровнях напряжения, обычно 3,3 кВ, 6,6 кВ, 11 кВ или 33 кВ. Инженеры используют два основных метода подключения. Для подключения низковольтных модулей СВГ используют стандартные понижающие трансформаторы связи или применяют многоуровневые инверторы прямого подключения.
Усовершенствованная топология каскадного H-моста (CHB) обеспечивает прямое подключение к сети среднего напряжения без необходимости использования тяжелого и дорогого соединительного трансформатора. CHB соединяет несколько низковольтных силовых элементов последовательно для создания синусоидальной волны среднего напряжения. Процедуры синхронизации остаются критически важными во время ввода в эксплуатацию. Система управления должна синхронизироваться по фазе с сетью сразу после запуска. Традиционная интеграция управления обеспечивает бесперебойную работу с существующей сетью SCADA рудника через Modbus TCP или IEC 61850. Координация защитных реле предотвращает нежелательные отключения во время внешних сбоев в сети. Вы должны строго соблюдать протоколы реализации высокого напряжения, чтобы обеспечить безопасность персонала и стабильность системы.
В горнодобывающей среде быстро разрушается чувствительная электроника. Проводящий уголь или металлическая пыль вызывают катастрофические короткие замыкания на открытых клеммах. Высокая влажность окружающей среды разрушает печатные платы. Постоянная механическая вибрация от близлежащего тяжелого оборудования ослабляет электрические соединения. Перед установкой необходимо выявить и устранить эти риски развертывания.
Стратегии смягчения последствий в значительной степени сосредоточены на экологической изоляции. Используйте прочные корпуса со степенью защиты IP54 или IP55. Развертывание контейнерных решений электронного дома для наружной установки. Эти изготовленные на заказ стальные контейнеры обеспечивают контролируемый микроклимат для электроники, а также системы пожаротушения и вентиляции и кондиционирования. Используйте изолированные контуры охлаждения, чтобы полностью защитить чувствительные модули IGBT от внешних загрязнений.
Стандартные требования к эксплуатации и техническому обслуживанию обеспечивают долгосрочную надежность оборудования. Статкомы горнодобывающей промышленности нуждаются в регулярном, плановом внимании. Установите строгие протоколы плановых проверок, которым ваши бригады технического обслуживания будут следовать во время плановых отключений на объекте.
Изолируйте оборудование и примените меры безопасности, прежде чем открывать дверцы высоковольтного шкафа.
Визуально проверьте конденсаторы звена постоянного тока на наличие признаков вздутия, изменения цвета или утечки электролита.
Проверьте проводимость контура деионизированной воды, чтобы убедиться, что она остается ниже 1,0 микросименса на сантиметр.
Проверьте работу резервных насосов охлаждающей жидкости и проверьте герметичность торцевых уплотнений.
Очистите ребра первичного теплообменника, если используется конфигурация воздушно-водяного охлаждения.
Загрузите журналы отказов из HMI и проанализируйте все переходные события, зафиксированные за предыдущий квартал.
Затяните все сильноточные соединения шин до значений, указанных производителем, чтобы избежать перегрева.
Выбор поставщика определяет конечный успех вашего проекта по обеспечению качества электроэнергии. Оценивайте критерии безжалостно. Ищите проверенную репутацию, особенно в тяжелой промышленности и горнодобывающей промышленности. Надежный Производитель СТАТКОМ понимает реалии подземной и открытой добычи полезных ископаемых. Они знают, что оборудование должно выдерживать экстремальные условия.
Убедитесь, что они предоставили выделенных местных инженеров по обслуживанию для быстрого реагирования. Требуйте полной прозрачности в своих гарантиях исполнения. Требуйте комплексного аудита качества электроэнергии перед завершением закупок. Настаивайте на исследованиях моделирования переходных процессов с использованием стандартного программного обеспечения, такого как ETAP или PSCAD. Эти симуляции доказывают, что оборудование действительно стабилизирует конкретную нагрузку вашего подъемника, прежде чем вы потратите хоть один доллар на оборудование.
Установите на подъемной подстанции высокоскоростные анализаторы качества электроэнергии для регистрации субцикловой реактивной мощности во время пикового ускорения.
Рассчитайте точную квар, необходимую для поддержания провалов напряжения ниже допустимого порога вашей местной электросети.
Оцените физическое пространство и условия окружающей среды на подстанции, чтобы определить, требуется ли воздушное или водяное охлаждение.
Запросите модели моделирования переходных процессов у поставщиков, чтобы убедиться, что предлагаемое оборудование стабилизирует топологию вашей конкретной сети.
Ответ: Современный СТАТКОМ обеспечивает субцикловый отклик, обычно реагируя менее чем за 5 миллисекунд. Эта молниеносная скорость позволяет в реальном времени компенсировать быстрое ускорение подъема. Он мгновенно улавливает падение напряжения и поддерживает стабильность сети даже при сильных внешних электрических помехах.
О: СТАТКОМ использует технологию VSC и IGBT, действуя как настоящий источник тока. В SVC используются тиристоры и большие пассивные компоненты, действующие как переменный импеданс. STATCOM обеспечивают превосходную производительность при сильных перепадах напряжения, занимают гораздо меньшую площадь и устраняют риски резонанса, связанные с SVC.
Ответ: Агрегаты с водяным охлаждением обеспечивают исключительно высокую удельную мощность, что значительно снижает занимаемую оборудованием площадь. Самое главное, что замкнутая система водоснабжения полностью изолирует чувствительные компоненты VSC от агрессивного, проводящего или запыленного окружающего воздуха, часто встречающегося в горнодобывающей промышленности.
А: Да. Современные модульные SVG можно запрограммировать для обеспечения активной фильтрации гармоник наряду с динамической компенсацией реактивной мощности. Они создают противофазные токи, чтобы нейтрализовать гармоники низшего порядка, генерируемые большими выпрямителями и инверторами подъемника.
Ответ: Период окупаемости инвестиций обычно составляет от 18 до 36 месяцев. Такой быстрый возврат обусловлен полным устранением штрафов за коэффициент мощности электросети, значительным сокращением времени простоя оборудования и отсрочкой дорогостоящей модернизации электрической инфраструктуры.
О: Инженеры подключают их с помощью понижающих трансформаторов связи или используют топологию каскадного H-моста (CHB) для прямого подключения среднего напряжения. Это обеспечивает плавную интеграцию в стандартные горнодобывающие сети напряжением от 3,3 до 33 кВ, обеспечивая при этом строгое соблюдение протоколов высоковольтной безопасности и синхронизации.
