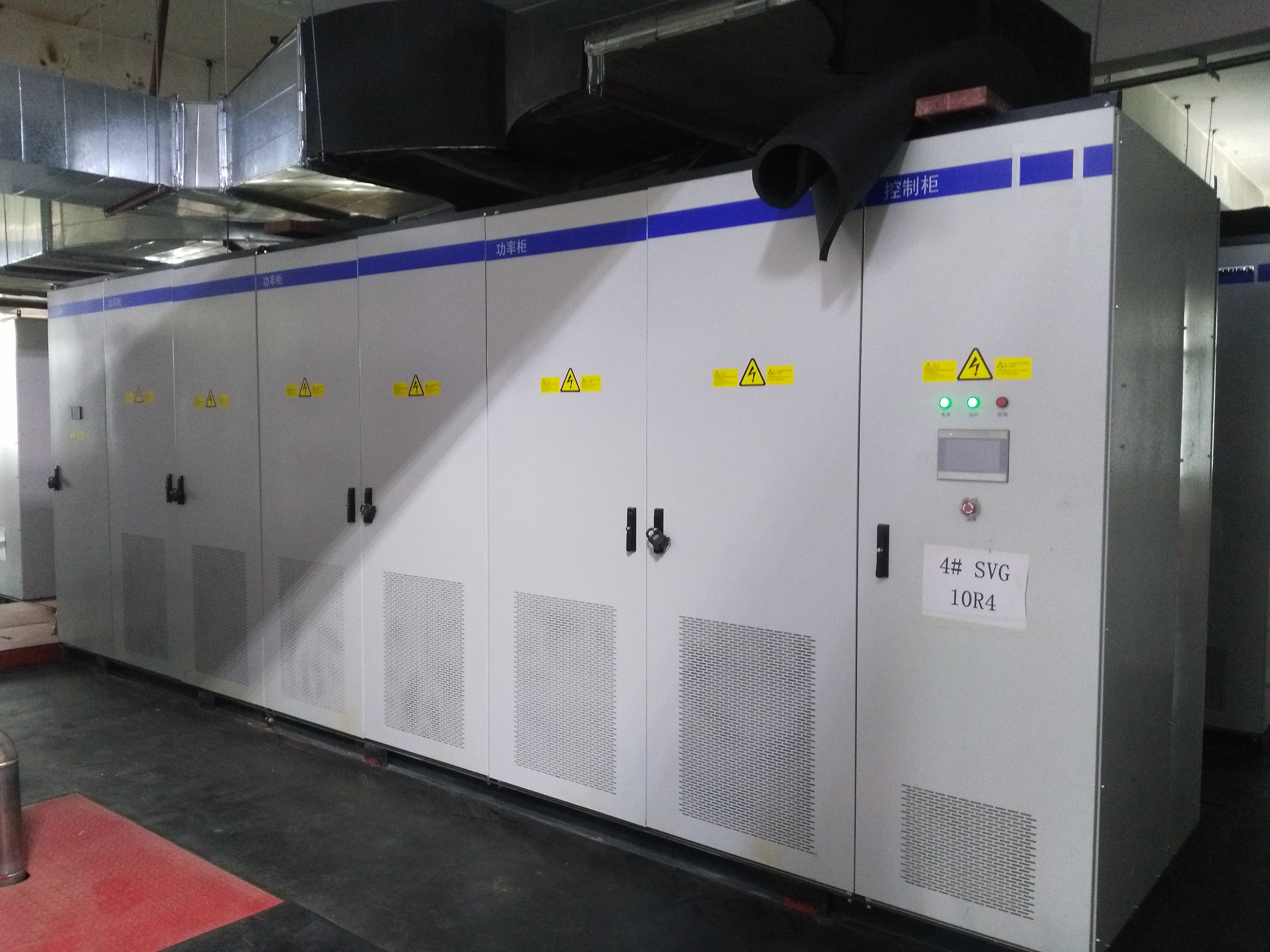

Обладает ли STATCOM с водяным охлаждением лучшими характеристиками рассеивания тепла?

Поскольку модернизация сети ускоряется, а интеграция возобновляемых источников энергии требует более высокой динамической компенсации реактивной мощности, плотность мощности статических синхронных компенсаторов (STATCOM) и статических генераторов реактивной мощности (SVG) увеличивается в геометрической прогрессии. Мощные биполярные транзисторы с изолированным затвором (IGBT) генерируют огромное количество локализованного тепла. Неспособность управлять этой тепловой нагрузкой приводит к тепловому регулированию, ускоренной деградации компонентов и катастрофическим сбоям системы, что делает эффективное управление температурным режимом основным узким местом в работе.

пп

В то время как традиционного воздушного охлаждения достаточно для устройств малой мощности, приложения с высокой плотностью размещения все чаще полагаются на жидкостное охлаждение. В этом руководстве оценивается, действительно ли жидкостное охлаждение превосходит воздушные системы, изучаются основные физические аспекты, эксплуатационные компромиссы и реалии реализации для лиц, принимающих решения в сфере коммунальных услуг. Мы рассматриваем исходные показатели производительности и реалии развертывания этих систем на местах в сложных условиях подстанций.

пп

п
• Превосходная теплопроводность: вода обладает примерно в 25 раз большей теплопроводностью, чем воздух, что позволяет системам жидкостного охлаждения значительно быстрее извлекать и отводить тепло от критически важной силовой электроники.
п
• Занимаемая площадь и плотность мощности. Системы с водяным охлаждением обеспечивают более высокую мощность в Мвар при значительно меньшей физической занимаемой площади, что делает их незаменимыми для подстанций с ограниченным пространством и промышленных приложений с высокой плотностью размещения.
п
• Увеличенный срок службы компонентов. Поддерживая более низкие и более стабильные температуры перехода и корпуса, водяное охлаждение напрямую повышает надежность SVG с водяным охлаждением и продлевает срок службы модулей IGBT.
п
• Компромисс сложности: превосходное рассеивание тепла при водяном охлаждении достигается за счет увеличения сложности системы, что требует тщательного обслуживания контуров деионизированной воды, насосов и систем обнаружения утечек.
п

пп

Физика терморегулирования СТАТКОМ

пп

Современные компенсаторы реактивной мощности полагаются на высокочастотное переключение для подачи или поглощения реактивной мощности. Этот процесс создает серьезные термические проблемы. Потери переключения и потери проводимости внутри модулей IGBT создают чрезвычайную локализованную плотность тепла. По мере роста номинальной мощности становится все труднее управлять концентрацией тепловой энергии с помощью традиционных методов. Вы не можете просто продуть больше воздуха через радиатор, когда тепловой поток превышает физические пределы теплопередачи воздух-металл.

пп

Эффективный СТАТКОМ терморегулирование требует соблюдения строгих критериев успеха. Система охлаждения должна поддерживать температуру перехода IGBT значительно ниже критического порога, обычно ниже 150°C. Он должен обеспечивать равномерное распределение температуры по всем силовым модулям во избежание появления локальных горячих точек. Кроме того, система должна минимизировать паразитные потери мощности самого охлаждающего оборудования для поддержания общего электрического КПД. Когда мы проектируем компоновку подстанций, тепловой баланс так же важен, как и рейтинг электрических неисправностей.

пп

Охлаждение окружающим воздухом сталкивается с серьезными физическими ограничениями в приложениях с высокой производительностью. Воздух обладает низкой удельной теплоемкостью и плохой теплопроводностью. Эти свойства создают серьезные препятствия при масштабировании до уровня коммунальных мощностей. Для подачи огромных объемов воздуха через радиаторы требуются огромные вентиляторы, которые потребляют значительную мощность и создают чрезмерный шум. Термическое сопротивление корпуса IGBT окружающему воздуху становится ограничивающим фактором для всей выходной мощности компенсатора.

пп

Необходимо уточнить суть термодинамики. Жидкостное охлаждение не снижает полезную термодинамическую тепловую мощность, создаваемую электрическими потерями оборудования. Агрегат мощностью 100 Мвар генерирует одинаковую общую тепловую энергию независимо от охлаждающей среды. Однако жидкостное охлаждение экспоненциально ускоряет скорость отвода тепла от полупроводниковых переходов по сравнению с принудительным воздушным охлаждением. Такое быстрое извлечение предотвращает локальные скачки температуры, которые разрушают чувствительную силовую электронику.

пп

Чтобы понять масштаб этой разницы, рассмотрим физические свойства охлаждающих сред. Вода быстро поглощает тепло и эффективно его отводит. Это позволяет инженерам проектировать холодные пластины, которые прилегают непосредственно к опорным панелям IGBT, сводя к минимуму сопротивление теплового интерфейса. Тепло передается жидкости и перемещается к выносному теплообменнику, полностью минуя окружающий воздух внутри клапанного зала.

пп п п п п п п п п п п п п п п п п п п п п п п п п п п п п п

Охлаждающая среда	Теплопроводность (Вт/м·К)	Удельная теплоемкость (Дж/кг·К)	Плотность (кг/м³)
Воздух (при 25°C)	0.026	1005	1.184
Чистая вода (при 25°C)	0.606	4182	997
50/50 вода-гликоль	0.410	3300	1070

пп

Анализ характеристик теплоотдачи STATCOM с водяным охлаждением

пп

Системы жидкостного охлаждения с замкнутым контуром работают за счет прямой передачи тепла. Холодные пластины крепятся непосредственно к силовым модулям. Через эти пластины циркулирует непрерывный поток теплоносителя, поглощая тепловую энергию. Нагретая жидкость затем поступает в теплообменник, где выделяет энергию в окружающую среду, а затем возвращается к холодным пластинам. Этот контур требует точного контроля скорости потока, давления и химического состава охлаждающей жидкости.

пп

Разрыв в производительности между жидкостью и воздухом коренится в фундаментальной физике. Вода обладает примерно в 25 раз большей теплопроводностью, чем воздух. Это физическое свойство позволяет быстро поглощать и транспортировать тепловую энергию от источника. При оценке теплоотвод STATCOM с водяным охлаждениемСкорость термопереноса является определяющим преимуществом. Это позволяет кремнию работать ближе к максимальному электрическому номиналу, не превышая тепловые пределы.

пп

Прямое жидкостное охлаждение приводит к значительно более низким температурам рабочей оболочки и спая по сравнению с системами с принудительной подачей воздуха. Более низкие рабочие температуры напрямую влияют на стабильность работы и долговечность компонентов. Тепло отводится именно там, где оно генерируется, сводя к минимуму тепловое сопротивление между кремниевым кристаллом и охлаждающей средой. Мы постоянно наблюдаем, что температура перехода на 15–20 °C ниже в системах с жидкостным охлаждением при полной нагрузке по сравнению с их аналогами с воздушным охлаждением.

пп

Превосходный отвод тепла обеспечивает необходимую временную тепловую буферизацию. События в сети, такие как прохождение низковольтных неисправностей, требуют внезапного и массивного ввода реактивной мощности. Эти события вызывают быстрые скачки температуры в IGBT. Жидкостное охлаждение эффективно поглощает эти переходные тепловые нагрузки, не вызывая срабатывания тепловой защиты, тем самым обеспечивая общую стабильность сети в критические моменты. Тепловая масса жидкости в холодной пластине действует как буфер против внезапных тепловых потоков.

пп

При оценке эффективность охлаждения STATCOM с водяным охлаждениеминженеры должны смотреть на всю систему. Потребляемая мощность циркуляционных насосов и вентиляторов теплообменников обычно ниже, чем у массивных систем HVAC или массивов вентиляторов с принудительной подачей воздуха, необходимых для охлаждения эквивалентного помещения с воздушным охлаждением. Такое снижение паразитной нагрузки повышает общую эксплуатационную эффективность установки. Вы заменяете мощные двигатели вентиляторов высокоэффективными центробежными насосами.

пп

п
1. Первичный контур охлаждения: обеспечивает циркуляцию деионизированной воды непосредственно через холодные пластины IGBT.
п
2. Вторичный контур охлаждения: передает тепло от первичного контура во внешнюю атмосферу через жидкостно-воздушный теплообменник.
п
3. Контур очистки: пропускает небольшой процент первичного теплоносителя через смоляной фильтр смешанного действия для поддержания низкой электропроводности.
п
4. Система управления: контролирует скорость потока, температуру, давление и проводимость, регулируя скорость насоса и скорость вращения вентилятора для оптимизации эффективности.
п

пп пп

Воздушное охлаждение и водяное охлаждение: техническое и коммерческое сравнение

пп

Выбор правильной методики охлаждения требует анализа пороговых значений мощности. Воздушное охлаждение остается весьма целесообразным для агрегатов малой мощности, обычно менее 30 Мвар. В этих диапазонах плотность тепла можно контролировать с помощью стандартных радиаторов и вентиляторов. Однако для приложений с высокой удельной мощностью и большой мощностью, превышающей 50 Мвар, жидкостное охлаждение превращается из опции премиум-класса в техническую необходимость. Физический размер радиаторов, необходимый для агрегата с воздушным охлаждением мощностью 100 Мвар, становится конструктивно непрактичным.

пп

Объемный КПД в значительной степени благоприятствует жидким системам. Водяное охлаждение устраняет необходимость в массивных воздуховодах, большом межфазном расстоянии и больших зазорах. Это позволяет создавать очень компактные модульные конструкции. Клапанный зал с жидкостным охлаждением часто занимает площадь, меньшую, чем в два раза меньшая, чем эквивалентная установка с воздушным охлаждением, что экономит ценную площадь на переполненных подстанциях. Когда затраты на приобретение земли высоки, такое сокращение площади является основным преимуществом проекта.

пп

Акустическая эмиссия представляет собой еще одну точку сравнения. Высокоскоростные системы принудительной вентиляции создают значительный шум, часто требующий дорогостоящих акустических кожухов. Системы с жидкостным охлаждением работают гораздо тише. Основными источниками шума являются циркуляционные насосы и вентиляторы внешнего теплообменника, что делает их идеальными для городских подстанций или подстанций, прилегающих к жилым домам, где действуют нормы по шуму. Вы можете разместить сухой охладитель подальше от границ участка, чтобы обеспечить тишину в здании основного оборудования.

пп

Механическая инфраструктура, необходимая для воздушного охлаждения, включает в себя массивные кондиционеры, сложную систему воздуховодов и мощные системы фильтрации, предотвращающие попадание пыли в электронику. Жидкостное охлаждение переносит эту механическую нагрузку на трубопроводы, насосы и теплообменники. Хотя трубопроводы требуют тщательной установки во избежание утечек, они занимают гораздо меньше места над головой, чем воздуховоды HVAC. Это упрощает конструктивное проектирование здания оборудования.

пп п п п п п п п п п п п п п п п п п п п п п п п п п п п п п п п п п п п

Характеристики системы	Принудительное воздушное охлаждение	Жидкостное охлаждение с замкнутым контуром
Скорость отбора тепла	Умеренный	Чрезвычайно высокий
Площадь оборудования	Большой (требуется большой воздушный зазор)	Компактный (высокая удельная мощность)
Акустический профиль	Высокий уровень шума (большие высокоскоростные вентиляторы)	Низкий уровень шума (насосы и выносные вентиляторы)
Фокус на техническое обслуживание	Воздушные фильтры, подшипники вентилятора, чистка радиатора	Химический состав охлаждающей жидкости, уплотнения насоса, проверка на утечки
Оптимальный диапазон производительности	До 30 Мвар	Более 50 Мвар

пп

Экологические соображения: внутреннее и наружное размещение

пп

Среды развертывания диктуют конкретный выбор конструкции охлаждения. Ан для интерьера с водяным охлаждением STATCOM предлагает явные преимущества для инфраструктуры зданий. Основным преимуществом является резкое снижение выбросов окружающего тепла непосредственно в помещение подстанции. Установки с воздушным охлаждением отдают огромное количество тепла в окружающую среду, поэтому для предотвращения перегрева помещения требуются системы отопления, вентиляции и кондиционирования промышленного уровня. Жидкостные системы улавливают это тепло у источника.

пп

Расположение теплообменника является обязательным условием проектирования внутренних блоков. Крайне важно вывести теплообменник жидкость-воздух (сухой охладитель) на улицу. Хранение теплообменника в помещении просто передает всю тепловую нагрузку на систему отопления, вентиляции и кондиционирования объекта. Наружная прокладка полностью разгружает систему климат-контроля в помещении, значительно снижая энергопотребление объекта. Мы всегда выводим вторичный контур наружу на специальную охлаждающую площадку.

пп

Развертывание для наружного применения с водяным охлаждением STATCOM представляет различные проблемы. Контейнерные установки на открытом воздухе должны выдерживать суровые условия окружающей среды. В холодном климате нельзя использовать чистую воду. Системы требуют специальных водно-гликолевых смесей для обеспечения защиты от замерзания. Внешние воздухо-жидкостные теплообменники должны иметь правильный размер, чтобы учесть немного меньшую теплоемкость гликолевой смеси по сравнению с чистой водой.

пп

Защита от проникновения значительно превосходит наружные блоки с жидкостным охлаждением. Поскольку основной контур охлаждения закрыт, чувствительная силовая электроника может быть размещена в герметичных корпусах со степенью защиты IP54 или IP55. Такая конструкция с замкнутым контуром защищает IGBT и платы управления от пыли, влаги, соляного тумана и агрессивных промышленных сред гораздо лучше, чем системы охлаждения под открытым небом, которые постоянно протягивают наружный воздух через оборудование. Вам не придется беспокоиться о том, что проводящая пыль закоротит шины.

пп

При проектировании для установки на большой высоте жидкостное охлаждение сохраняет производительность намного лучше, чем воздушное. Разреженный воздух на больших высотах серьезно ухудшает охлаждающую способность систем принудительной вентиляции, что требует значительного снижения мощности оборудования. Жидкостное охлаждение практически не зависит от высоты, при условии, что размер внешнего теплообменника соответствует более низкой плотности воздуха.

пп

Влияние на надежность и срок службы SVG с водяным охлаждением

пп

Управление температурным режимом напрямую влияет на долговечность компонентов. Экстремальные колебания температуры вызывают серьезные термомеханические нагрузки на паяные соединения, соединения проводов и полупроводниковую упаковку. Жидкостное охлаждение значительно снижает термоциклирование. Поддерживая узкий диапазон рабочих температур, механическая усталость кремниевых модулей сводится к минимуму. Это напрямую приводит к меньшему количеству отказов модулей в течение 20-летнего расчетного срока службы подстанции.

пп

Поддержание низких и стабильных температур перехода необходимо для предотвращения локального теплового выхода из-под контроля. В условиях длительной эксплуатации в условиях высокой температуры окружающей среды или в сценариях непрерывной компенсации реактивной мощности агрегаты с воздушным охлаждением могут испытывать повышенное тепловыделение. Жидкостное охлаждение отводит тепло достаточно быстро, чтобы предотвратить этот неконтролируемый эффект, обеспечивая непрерывную и стабильную работу даже при максимальной нагрузке. Тепловой запас, обеспечиваемый жидкостным охлаждением, является основным фактором безопасности.

пп

Системы коммунального уровня имеют обширное резервирование для обеспечения надежность SVG с водяным охлаждением. Стандартные конструкции оснащены резервными циркуляционными насосами N+1. Если один насос выходит из строя или требует технического обслуживания, автоматически включается резервный, не прерывая поток охлаждения. Двойные теплообменники и резервные сети датчиков дополнительно обеспечивают непрерывную работу во время обслуживания компонентов. Мы спроектировали эти насосные агрегаты таким образом, чтобы вы могли изолировать и заменить насос, пока компенсатор остается в рабочем состоянии.

пп

Чистота охлаждающей жидкости является непреложным требованием. Система должна поддерживать чрезвычайно низкую проводимость охлаждающей жидкости, чтобы предотвратить возникновение электрической дуги и гальваническую коррозию внутри холодных пластин. В современных системах используются автоматические контуры очистки, содержащие ионообменные смолы смешанного действия. Эти контуры непрерывно фильтруют часть охлаждающей жидкости, гарантируя, что проводимость остается в безопасных эксплуатационных пределах. Если проводимость возрастает, система управления подает сигнал тревоги задолго до того, как возникает риск пробоя.

пп

Материалы, используемые в контуре охлаждения, также влияют на надежность. Мы используем трубы из нержавеющей стали и специальные шланги из EPDM для предотвращения коррозии и разрушения. Использование разнородных металлов в первичном контуре строго запрещено во избежание гальванической коррозии. Сами охлаждающие пластины обычно изготавливаются из алюминия или меди, химический состав которых тщательно подобран в соответствии с химическим составом охлаждающей жидкости, чтобы обеспечить десятилетия работы без утечек.

пп

Риски реализации и стратегии их смягчения

пп

Попадание жидкостей рядом с высоковольтной электроникой по своей сути сопряжено с риском. Утечки охлаждающей жидкости являются основной проблемой для любого менеджера предприятия. Современные системы снижают этот риск за счет передовых технологий. Конструкция системы отрицательного давления гарантирует, что в случае незначительной утечки воздух будет всасываться в трубу, а не разбрызгиваться водой. В установках используются высококачественные некоррозионные материалы трубопроводов, а также современные датчики влажности и физические поддоны для сбора капель.

пп

Увеличение затрат на техническое обслуживание является признанным компромиссом. Системы жидкостного охлаждения требуют более специализированного контроля, чем пассивные воздушные системы. Меры по смягчению последствий зависят от строгих протоколов ввода в эксплуатацию и строгих графиков технического обслуживания. Операторы должны проводить регулярные проверки качества охлаждающей жидкости, выполнять плановую замену смоляных фильтров и использовать профилактический мониторинг технического обслуживания для отслеживания вибрации насоса и скорости потока. Вам нужны технические специалисты, обученные основам гидродинамики, а не только электрическим системам.

пп

Для наружных блоков замерзание во время простоя представляет собой серьезный риск. Если оборудование отключить при минусовой температуре, охлаждающая жидкость может замерзнуть, расшириться и привести к разрыву внутренних трубопроводов. Стратегии смягчения последствий включают интеграцию внутренних блочных нагревателей, которые поддерживают температуру охлаждающей жидкости выше нуля во время простоев. Инженеры должны указать правильное соотношение гликоля и воды на основе абсолютной минимальной исторической температуры в месте установки.

пп

Захват воздуха в контуре охлаждения может вызвать локальные перегревы и кавитацию в насосе. Чтобы смягчить это, системы включают автоматические клапаны выпуска воздуха в самых высоких точках трубопроводной сети. При вводе в эксплуатацию из системы необходимо тщательно удалить воздух. Расширительные баки используются для поддержания статического давления и компенсации теплового расширения охлаждающей жидкости при ее нагревании во время работы.

пп

Биологический рост в контуре охлаждающей жидкости является еще одним риском, особенно в системах, использующих водно-гликолевые смеси. В охлаждающую жидкость добавляются биоциды, чтобы предотвратить засорение теплообменников и холодных пластин водорослями и бактериями. Регулярный отбор проб и лабораторный анализ охлаждающей жидкости гарантируют, что химические ингибиторы и биоциды остаются в эффективных концентрациях.

пп

Заключение

пп

Системы с водяным охлаждением обеспечивают объективно превосходные характеристики рассеивания тепла, предлагая непревзойденную скорость теплопередачи и значительное сокращение занимаемой площади. Эта высокопроизводительная методология охлаждения усложняет механическую работу и требует специализированного обслуживания, а это означает, что она не является универсальной необходимостью для всех сетевых приложений. Однако для установок с высокой плотностью мощности это единственное жизнеспособное инженерное решение.

пп

Лица, принимающие решения, должны применять четкую логику составления короткого списка. Выбирайте жидкостное охлаждение для агрегатов высокой мощности, превышающих 50 Мвар, проектов в ограниченном пространстве или установок, работающих в суровых внешних условиях, требующих полностью герметичных корпусов. По умолчанию используется принудительное воздушное охлаждение для проектов с низкой производительностью, где физического пространства достаточно, а ресурсы на обслуживание ограничены.

пп

Чтобы обеспечить успешную реализацию проекта, необходимо предпринять следующие шаги:

п

п
• Проведите комплексный анализ тепловой нагрузки для конкретной площадки на основе максимальной прогнозируемой потребности в реактивной мощности.
п
• Оцените технические возможности вашей группы технического обслуживания на месте по управлению и обслуживанию замкнутых систем деионизированного жидкостного охлаждения.
п
• Запросите у поставщиков оборудования подробные модели производительности, которые явно включают все паразитные потери мощности, связанные с охлаждением.
п
• Оцените структурные и пространственные ограничения вашей подстанции, чтобы определить, обеспечивает ли компактная площадь с жидкостным охлаждением важные преимущества при установке.
п

пп

Часто задаваемые вопросы

пп

Вопрос: Обладает ли STATCOM с водяным охлаждением лучшими характеристиками рассеивания тепла, чем с воздушным охлаждением?

п

А: Да. Поскольку теплопроводность воды примерно в 25 раз выше, чем у воздуха, она гораздо эффективнее поглощает и отводит тепло от силовых модулей, что приводит к более низким рабочим температурам электроники.

пп

Вопрос: Вырабатывает ли STATCOM с водяным охлаждением меньше тепла, чем модель с воздушным охлаждением?

п

О: Нет. Обе системы генерируют одинаковое количество тепловой энергии в зависимости от их электрического КПД и потерь на переключение. Однако система с водяным охлаждением экспоненциально быстрее извлекает и отводит это тепло от критически важных компонентов, предотвращая появление локальных горячих точек.

пп

Вопрос: Каков основной недостаток STATCOM с водяным охлаждением?

п

О: Основными недостатками являются повышенная сложность системы и требования к обслуживанию. Операторы должны следить за чистотой охлаждающей жидкости, следить за утечками, заменять фильтры из деионизационной смолы и обслуживать механические циркуляционные насосы.

пп

Вопрос: Можно ли устанавливать агрегаты с водяным охлаждением на открытом воздухе в холодном климате?

п

А: Да. В наружных установках используется водно-гликолевая смесь для снижения температуры замерзания охлаждающей жидкости. Системы также включают в себя блочные нагреватели для поддержания циркуляции и нагревания жидкости во время простоя при выключенном питании.

пп

Вопрос: Как жидкостное охлаждение влияет на физический размер оборудования?

п

О: Жидкостное охлаждение значительно снижает занимаемую площадь. Это устраняет необходимость в массивных воздуховодах, больших вентиляторах и большом межфазном зазоре, обеспечивая очень компактную и модульную конструкцию корпуса.
