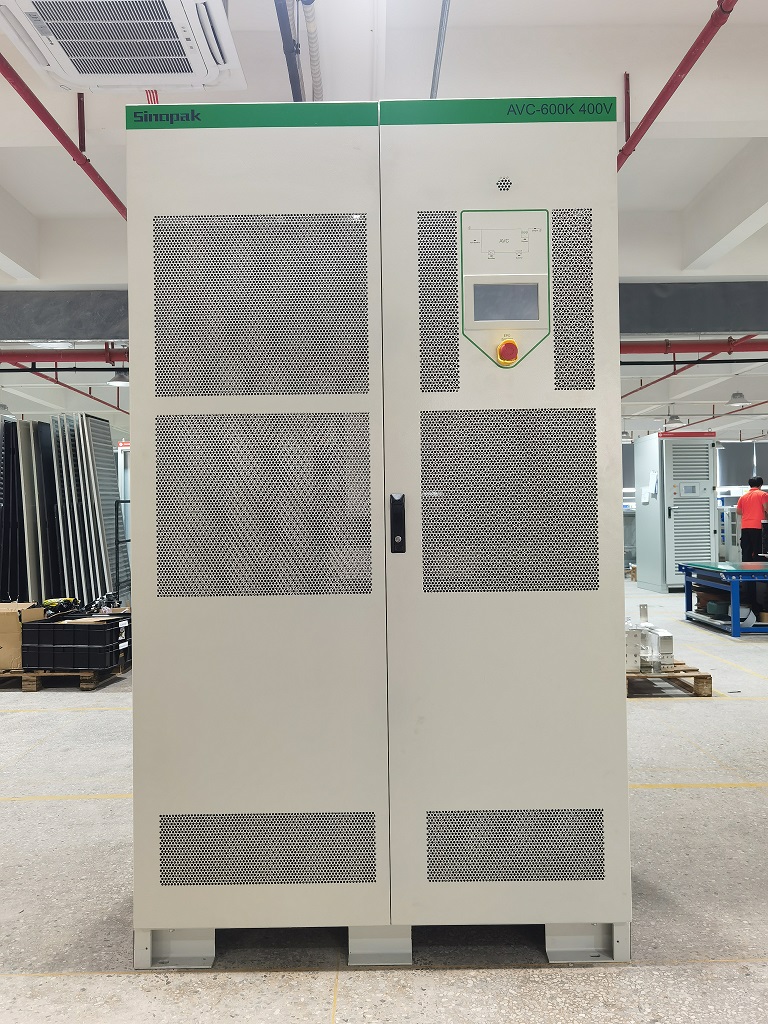

Промышленные объекты и критически важная инфраструктура сталкиваются с растущими финансовыми потерями из-за нестабильности сети. Сбои в электроснабжении миллисекундного уровня регулярно останавливают производственные линии, утилизируют сырье и повреждают чувствительное оборудование. Инженеры предприятий и руководители предприятий должны развертывать целенаправленную защиту, но им часто сложно согласовать конкретные нарушения в сети с правильной топологией специализированного устройства питания. Прежде чем указывать оборудование, необходимо определить точный источник проблемы. Предприятиям необходимо решить, требуется ли им защита на стороне клиента от сбоев в энергосистеме или решение, предотвращающее загрязнение локальной сети вызванными объектом колебаниями нагрузки.
В этом руководстве представлена техническая оценка технологий STATCOM (статический синхронный компенсатор) и DVR (восстановитель динамического напряжения). Мы подробно описываем механику их эксплуатации, требования к физическому пространству и реалии реализации. Вы узнаете, как выбрать правильную систему с учетом конкретного профиля качества электроэнергии вашего объекта, чувствительности нагрузки и эксплуатационных требований.
Топология определяет функцию: Цифровой видеорегистратор представляет собой устройство с последовательным соединением, предназначенное в первую очередь для защиты от быстрого падения напряжения, тогда как STATCOM представляет собой устройство с шунтирующим подключением, созданное для компенсации реактивной мощности и стабилизации напряжения.
Ориентация на помехи (коммунальная компания или сторона клиента): Выберите цифровой видеорегистратор для защиты чувствительных нисходящих нагрузок от сбоев в восходящей энергосети (проседания/перепады напряжения); выберите СТАТКОМ (или D-СТАТКОМ), чтобы стабилизировать сеть от помех, создаваемых вашими собственными нелинейными, несбалансированными или нестабильными нагрузками.
Требования к хранению энергии: Видеорегистраторам обычно требуется значительный запас реальной энергии (батареи или суперконденсаторы) для подачи активной мощности во время глубоких провалов, тогда как СТАТКОМы в основном полагаются на конденсаторы звена постоянного тока для обмена реактивной мощностью.
Стоимость и риск: Выбор между двумя требует тщательного аудита качества электроэнергии, чтобы гарантировать соответствие капитальных затрат фактической стоимости простоя, вызванного конкретной измеренной аномалией сети.
Выбор эффективных Решения по обеспечению качества электроэнергии требуют точного понимания электрической среды. Инженеры не могут определить оборудование для смягчения последствий без предварительной количественной оценки точной природы нарушений в сети, влияющих на объект. Мы видим, что многие заводы устанавливают неправильное оборудование, потому что они пропустили базовый мониторинг и полагались на предположения.
Базовый мониторинг качества электроэнергии делит проблемы сети на две отдельные группы. К переходным процессам относятся провалы напряжения, скачки напряжения и кратковременные перерывы в работе. Они возникают быстро, часто из-за ударов молнии или устранения неисправностей в энергосистеме, и быстро устраняются, но вызывают немедленный выход оборудования из строя. Проблемы устойчивого состояния включают низкий коэффициент мощности, постоянное мерцание напряжения, дисбаланс фаз и гармонические искажения. Эти хронические состояния сокращают срок службы оборудования, перегревают трансформаторы и приводят к штрафам коммунальных предприятий. Определение того, какая категория доминирует в вашей электрической сети, определяет необходимую топологию оборудования.
Менеджеры объектов должны нанести на карту кривую ITIC (Совет индустрии информационных технологий) или CBEMA для всего критически важного оборудования объекта. Это сопоставление определяет точный допуск по напряжению и требования к устойчивости чувствительных нагрузок. Программируемые логические контроллеры (ПЛК), преобразователи частоты (ЧРП) и роботизированные контроллеры часто выходят из строя при определенных пороговых значениях напряжения. Например, стандартный преобразователь частоты отключится из-за пониженного напряжения на шине постоянного тока, если входное напряжение упадет ниже 85 % от номинального в течение более чем одного цикла. Понимание этих точек отключения позволяет инженерам указать точное время отклика и компенсационную способность, требуемую от устройства подавления.
Соблюдение норм коммунальных сетей остается основным стимулом для внедрения активных систем компенсации. Коммунальные предприятия применяют строгие стандарты, такие как IEEE 519 для пределов гармоник, чтобы защитить более широкую сеть от загрязнения. Объекты, генерирующие большие нагрузки реактивной мощности, сталкиваются с серьезными финансовыми штрафами за низкий коэффициент мощности, которые часто выставляются на основе пиковой нагрузки в кВА, а не фактического использования кВт. Несоблюдение влечет за собой крупные штрафы или принудительное отключение от инженерной сети. Оборудование для смягчения последствий должно гарантировать, что объект останется в этих строгих эксплуатационных границах в точке общего соединения (PCC).
Установите измерители качества электроэнергии класса А на главном вводе энергосистемы и на специальных подпанелях, питающих чувствительное оборудование.
Настройте измерители для сбора данных формы сигнала с высоким разрешением при любом отклонении напряжения, превышающем 5 % от номинального.
Непрерывно регистрируйте данные в течение как минимум 30 дней, чтобы получить репрезентативную выборку поведения коммунальной сети и циклов внутренней нагрузки предприятия.
Сопоставьте события с отметками времени, связанные с качеством электроэнергии, с журналами технического обслуживания объекта, чтобы сопоставить нарушения в сети с фактическим временем простоя оборудования.
Создайте отчет о профиле нагрузки с подробным описанием пиковой потребляемой реактивной мощности и максимального гармонического искажения тока.
STATCOM представляет собой усовершенствованный класс устройств гибкой системы передачи переменного тока (FACTS). Он обеспечивает быстрый и непрерывный контроль реактивной мощности для стабилизации напряжения сети и улучшения общего качества электроэнергии в промышленных сетях тяжелой промышленности.
СТАТКОМ использует параллельное или шунтирующее подключение к сети. Он работает как управляемый источник реактивного тока. Базовая архитектура включает преобразователь источника напряжения (VSC), соединенный с конденсатором звена постоянного тока. В VSC используются высокоскоростные биполярные транзисторы с изолированным затвором (IGBT) и широтно-импульсная модуляция (ШИМ) для синтеза формы сигнала, которая опережает или отстает от напряжения сети. Такая конфигурация позволяет системе подавать или поглощать реактивный ток независимо от преобладающего напряжения в сети. В отличие от традиционных батарей конденсаторов, STATCOM сохраняет полную компенсационную способность даже при сильных падениях напряжения.
D-STATCOM (Distribution STATCOM) служит вариантом этой технологии на уровне распространения. Он генерирует управляемый источник переменного напряжения посредством высокоскоростного управления с обратной связью. Этот конкретный вариант решает локальные проблемы качества электроэнергии на уровне объекта. Основное внимание уделяется исправлению аномалий, вызванных нагрузкой, а не управлению стабильностью сети на уровне передачи.
Промышленные сети с тяжелыми и нестабильными нагрузками в значительной степени зависят от СТАТКОМ регулирование напряжения. Система стабилизирует профили напряжения в сетях, нагруженных электродуговыми печами, мощными двигателями и горными подъемниками. Это смягчает серьезные провалы напряжения, вызванные внезапными изменениями нагрузки, предотвращая отключение соседнего оборудования.
Помимо стабилизации напряжения, STATCOM превосходно улучшает общий коэффициент мощности. Он действует как высокодинамичный источник компенсация реактивной мощности. Система также уменьшает постоянное мерцание напряжения и корректирует дисбаланс фаз нагрузки, обеспечивая стабильное, симметричное электропитание для чувствительного оборудования, расположенного ниже по цепи.
Управление тепловой нагрузкой мощных IGBT определяет физическую компоновку установки. Системы с воздушным охлаждением подходят для более низких номинальных мощностей, но требуют массивной инфраструктуры HVAC в электрощитовой для управления отводом тепла. Фильтры требуют ежемесячной замены в пыльных промышленных условиях. Системы водяного охлаждения обязательны для агрегатов большой мощности. В них используются контуры деионизированной воды, прокачиваемые через радиаторы, непосредственно прикрепленные к модулям IGBT. Для этого требуются внешние теплообменники, резервные насосные станции и строгий контроль проводимости воды.
Несмотря на свою универсальность, СТАТКОМ обладает явными ограничениями. Система не может подавать активную мощность без добавления внешней системы хранения энергии. В первую очередь он обменивается реактивной мощностью. Следовательно, он менее эффективен для смягчения глубоких и длительных провалов напряжения по сравнению с устройствами, подключенными последовательно. Кроме того, силовая электроника требует значительного физического пространства. Инженеры объекта должны учитывать строгий температурный контроль, требования к активному охлаждению и физическое пространство, необходимое для фазовых реакторов и модулей VSC.
![\"СТАТКОМ](\"https://imrorwxhqkmlln5p-static.micyjz.com/cloud/pqBplKoqlkSRmllprimlip/news_main_image_IMG_20230602_1515381708632722800071301.jpg\" "\\"\\"")
Видеорегистратор функционирует как узкоспециализированное последовательно подключаемое защитное устройство. Он защищает чувствительные промышленные нагрузки от серьезных помех в сети, действуя как активный межсетевой экран между энергосистемой и производственным цехом.
Видеорегистратор подключается последовательно к сети через инжекторный трансформатор. динамический регулятор напряжения постоянно контролирует входное напряжение питания. При обнаружении аномалии напряжения внутренние инверторы мгновенно синтезируют и вводят точный недостающий вектор напряжения. Он точно соответствует как величине, так и фазовому углу. Эта быстрая подача поддерживает идеальную, непрерывную синусоидальную волну на клеммах нагрузки, полностью маскируя неисправность на входе чувствительного оборудования.
Основной вариант использования цифрового видеорегистратора – быстрое защита от провалов напряжения. Он действует как специальный щит на стороне клиента. От этой защиты зависят высокочувствительные производственные процессы. Заводы по производству полупроводников, линии непрерывной экструзии и автоматизированные фармацевтические упаковочные предприятия не могут выдержать даже миллисекундных провалов. Видеорегистратор предотвращает провалы напряжения в электросети и кратковременные перебои в работе критически важных производственных линий и порчу партий сырья.
Тип хранилища | Типичная продолжительность поездки | Требование к занимаемой площади | Интенсивность обслуживания |
|---|---|---|---|
Суперконденсаторы | От 1 до 3 секунд | Умеренный | Низкий (без химического разложения) |
Литий-ионные аккумуляторы | от 30 секунд до 5 минут | Большой (требуются специальные стойки) | Высокий (строгий режим ОВиК и пожаротушения) |
Маховики | От 10 до 30 секунд | Очень большой | Высокий (обслуживание подшипников) |
Последовательно соединенные устройства представляют собой уникальную точку в электрической сети. Если произойдет неисправность на выходе, сильный ток короткого замыкания мгновенно выведет из строя инверторы цифрового видеорегистратора. Мы устанавливаем сверхбыстрые тиристорные обходные переключатели на последовательном инжекторном трансформаторе. Они обнаруживают сверхтоки за микросекунды и отводят ток повреждения от силовой электроники. Параллельный механический выключатель работает в тандеме с тиристорами, пропуская ток повреждения, если событие длится дольше нескольких циклов, позволяя вышестоящим реле защиты безопасно устранить повреждение.
Для работы цифрового видеорегистратора во время глубоких провалов напряжения в значительной степени используется внешняя система накопления энергии (ESS). Поскольку для восстановления недостающего напряжения он должен подавать активную мощность, ему требуются батареи, суперконденсаторы или маховики. Эта зависимость строго ограничивает продолжительность защиты в зависимости от мощности ESS. Кроме того, последовательное соединение вводит ограничения по току повреждения. Система требует надежных, высокоскоростных механизмов обхода для защиты инверторов DVR во время серьезных коротких замыканий на выходе, что усложняет общую линейку распределительных устройств.
При сравнении STATCOM против DVR, инженеры должны оценить явные топологические различия. Каждая система взаимодействует с сетью принципиально по-разному, что определяет их пригодность для решения конкретных проблем с качеством электроэнергии.
СТАТКОМ использует шунтирующую подачу тока параллельно нагрузке. Он потребляет или подает реактивный ток, чтобы влиять на напряжение в точке подключения. В видеорегистраторе используется последовательная подача напряжения, соответствующего нагрузке. Он напрямую добавляет напряжение в линию питания. Инженеры должны тщательно оценить, как каждая топология взаимодействует с существующими схемами защиты объекта. Последовательные устройства требуют сложной координации байпаса, в то время как шунтирующие устройства могут влиять на работу традиционных реле максимального тока, изменяя пути тока повреждения.
Обе технологии используют архитектуру на базе VSC, обеспечивающую время отклика менее цикла. Однако они по-разному справляются с беспорядками. Цифровой видеорегистратор демонстрирует абсолютное превосходство в снижении временных провисаний. Он мгновенно возвращает напряжение нагрузки к номинальному уровню во время сбоя в сети. СТАТКОМ демонстрирует превосходство в непрерывном управлении реактивной мощностью. Он превосходно стабилизирует сеть во время внезапных, массивных изменений нагрузки, требующих быстрой реактивной поддержки, например запуска двигателя компрессора мощностью 5000 лошадиных сил.
Эти системы решают вторичные проблемы качества электроэнергии с разной степенью успеха. D-STATCOM превосходно справляется с активной фильтрацией гармонических искажений, генерируемых нагрузкой. Они вводят противогармоники, чтобы нейтрализовать нелинейные токи нагрузки и постоянно корректировать дисбаланс фаз. Цифровые видеорегистраторы не фильтруют гармоники нагрузки. Они сосредоточены исключительно на величине основного напряжения и восстановлении фазы в результате сбоев в восходящей сети.
Развертывание STATCOM среднего напряжения очень удобен для компенсации на уровне всего предприятия или подстанции. Эти устройства подключаются непосредственно к точке общего соединения (PCC) для управления большими промышленными нагрузками. Масштабирование цифровых видеорегистраторов до уровня высокого напряжения и тока представляет собой серьезную проблему. Ограничения, физические размеры и чрезвычайная стоимость инжекционных трансформаторов среднего напряжения делают крупномасштабное развертывание цифровых видеорегистраторов очень сложным и дорогим.
Функция | СТАТКОМ (Статический синхронный компенсатор) | DVR (Восстановитель динамического напряжения) |
|---|---|---|
Подключение к сети | Шунт (параллельный) | Серия (встроенная через трансформатор) |
Основная функция | Компенсация реактивной мощности, балансировка нагрузки | Уменьшение активных провалов и выбросов напряжения |
Механизм впрыска | Подает/поглощает реактивный ток | Вводит недостающий вектор напряжения (амплитуда/фаза) |
Хранение энергии | Минимальный (конденсаторы звена постоянного тока) | Существенные (Батарейки, Суперконденсаторы) |
Целевое возмущение | Проблемы устойчивого состояния, возникающие на объекте | Провалы переходного напряжения, генерируемые электросетью |
Выбор правильного устройства контроля качества электроэнергии требует тщательной финансовой и эксплуатационной оценки. Первоначальная стоимость оборудования представляет собой лишь одну часть общего финансового уравнения. Инженеры должны учитывать весь жизненный цикл установки.
Инженеры должны рассчитать окупаемость инвестиций для каждой системы. Это требует непосредственного сравнения затрат на оборудование и установку с финансовыми последствиями неустранимых проблем с качеством электроэнергии. Один-единственный серьезный провал напряжения может испортить партию полупроводниковых пластин, что приведет к потерям миллионов долларов, сверхурочным работам по очистке и нарушению сроков поставки. В этом случае высокие капитальные затраты на видеорегистратор сразу оправданы. И наоборот, хронические штрафы за коэффициент мощности со стороны коммунального предприятия могут ежемесячно истощать эксплуатационные бюджеты, что оправдывает развертывание СТАТКОМ для устранения повторяющихся штрафов.
Поддержание жизненного цикла существенно различается между двумя технологиями. СТАТКОМ требует постоянного обслуживания систем охлаждения, насосных агрегатов и периодической проверки конденсаторов звена постоянного тока. Цифровой видеорегистратор предполагает управление деградацией накопителя энергии. Батареи требуют строгого экологического контроля, систем пожаротушения и возможной замены, что значительно увеличивает долгосрочные эксплуатационные расходы. Кроме того, требования к физическому пространству различаются. СТАТКОМы часто можно разместить в стандартных электрощитовых или на открытых подстанциях, тогда как цифровым видеорегистраторам требуется дополнительная площадь для их обширных стоек хранения энергии и последовательных трансформаторов.
Интеграция активной силовой электроники в устаревшие электрические сети сопряжена с особыми инженерными рисками. Правильное планирование, подготовка площадки и исследование системы обязательны для предотвращения эксплуатационных сбоев.
Использование устройств активной компенсации создает риск ложного срабатывания или ослепления защиты. Шунтирующие устройства могут изменить пути тока повреждения, что потенциально может привести к неправильной работе устаревших реле максимального тока. Последовательные устройства могут маскировать повреждения нижестоящих выключателей от вышестоящих выключателей, изменяя зону защиты. Чтобы снизить этот риск, предприятия должны обязательно провести комплексные исследования по координации короткого замыкания и защиты до спецификации. Настройки реле часто требуют перерасчета, чтобы обеспечить безопасное и скоординированное срабатывание в условиях неисправности.
Неправильные размеры делают оборудование контроля качества электроэнергии бесполезным во время серьезных событий. Недостаточный размер цифрового видеорегистратора приводит к недостаточному накоплению энергии, что приводит к тому, что система сбрасывает нагрузку до того, как проседание энергосистемы исчезнет. Уменьшение размера STATCOM приводит к недостаточной мощности MVAR и невозможности стабилизировать напряжение во время пиковых колебаний нагрузки. Чтобы смягчить это, инженеры должны использовать долгосрочную регистрацию качества электроэнергии с высоким разрешением. Перед окончательным определением размеров оборудования необходимо фиксировать реальные переходные процессы и внезапные изменения нагрузки в наихудшем случае в течение нескольких недель.
Вы не можете просто включить эти системы и уйти. Этап SAT требует тщательной проверки. Мы используем массивные банки резистивной нагрузки для моделирования внезапных изменений заводской нагрузки, проверяя подачу реактивной мощности в подциклах STATCOM. Мы используем специализированные симуляторы сети для искусственного понижения входного напряжения, доказывая, что цифровой видеорегистратор может синтезировать недостающий вектор напряжения до того, как отключатся последующие ПЛК. Мы также измеряем общий коэффициент гармонических искажений (THD) на PCC до и после подачи питания, чтобы убедиться, что алгоритмы активной фильтрации соответствуют ограничениям IEEE 519.
Современные устройства контроля качества электроэнергии действуют как мониторы сети с высоким разрешением. Мы интегрируем контроллеры устройств непосредственно в систему SCADA предприятия, используя стандартные протоколы, такие как Modbus TCP/IP и IEC 61850. Внутренние контроллеры собирают осциллографические данные во время событий в сети. Инженеры загружают эти файлы COMTRADE для анализа точных фазовых углов и величин напряжения во время сбоя в сети, что позволяет непрерывно оптимизировать электрическую защиту предприятия.
Установите анализаторы качества электроэнергии класса А на главном входящем питании минимум на 30 дней для сбора эмпирических данных о нарушениях в сети.
Составьте карту конкретных кривых допустимого напряжения и пропускной способности всех критических нагрузок объекта, используя данные ITIC производителя.
Выполните комплексное исследование координации защиты сети, чтобы обеспечить безопасную интеграцию активной силовой электроники в вашу устаревшую сеть.
Запросите предложения поставщиков, включающие гарантированное время отклика и конкретные требования к управлению температурным режимом для предлагаемой среды установки.
О: СТАТКОМ использует шунтирующее соединение для подачи реактивного тока, обеспечивая компенсацию реактивной мощности и стабилизацию установившегося напряжения для устранения проблем, возникающих на объекте. В видеорегистраторе используется последовательное соединение для подачи активного напряжения, что обеспечивает быструю защиту от провалов напряжения, вызванных электросетью, для экранирования чувствительных потребительских нагрузок.
О: СТАТКОМ обеспечивает ограниченную поддержку напряжения за счет быстрого ввода реактивной мощности во время резких изменений нагрузки. Однако он не может подавать активную мощность, чтобы преодолевать глубокие и продолжительные провалы напряжения в сети, как это может делать видеорегистратор, если только он специально не оснащен большой внешней системой хранения энергии.
О: Цифровому видеорегистратору требуется реальный накопитель энергии для подачи активной мощности во время провала напряжения. В зависимости от требуемого времени работы в системах обычно используются литий-ионные батареи для более длительных перерывов в работе или суперконденсаторы и маховики для смягчения коротких переходных провалов напряжения.
А: Да. СТАТКОМы среднего напряжения часто используются в точках общего подключения в тяжелой промышленности, такой как сталелитейная и горнодобывающая промышленность. Они не позволяют массивным нарушениям, вызванным нагрузкой, загрязнять широкую коммунальную сеть и вызывать штрафы за коммунальные услуги.
О: D-STATCOM относится к приложениям уровня распространения. В то время как традиционные STATCOM сосредоточены на стабильности сети передачи высокого напряжения, D-STATCOM сосредоточены на локальных улучшениях качества электроэнергии на уровне объекта, таких как уменьшение несимметрии нагрузки, мерцаний напряжения и гармонических искажений.
О: D-STATCOM значительно лучше снижает гармонические искажения, создаваемые нагрузкой. Будучи устройством с шунтирующим подключением, он может быть сконфигурирован с возможностью активной фильтрации для введения противогармоник, тогда как цифровой видеорегистратор предназначен в первую очередь для восстановления основного напряжения.
